3/8" BSP - M22x1,5 ölçülerinde SB-1715-NMD-L kodlu NPT - metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-1715-NMD-L ne işe yarar?

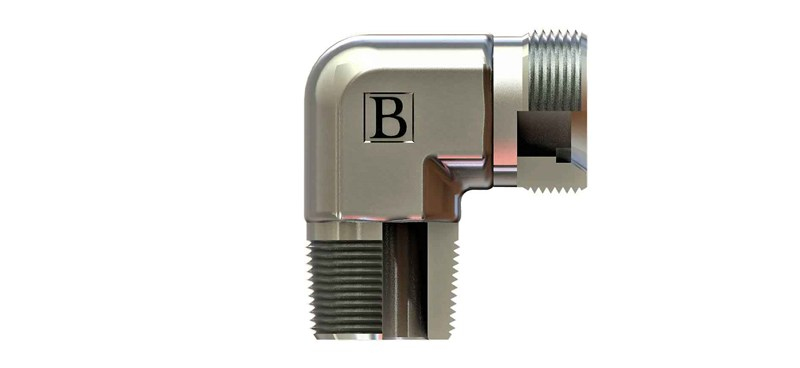

SB-1715-NMD-L, 3/8" BSP ve M22x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M22x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 15 mm dış çaplı boru (L (hafif) seri) kullanılır.
3/8" BSP ne anlama gelir?
3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bağlantıda conta gerekir mi?
M22x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü 1 R3/8-19, Diş Ölçüsü 2 M22X1,5, Boru Çapı 15 mm, Boru Serisi L (hafif seri). Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
