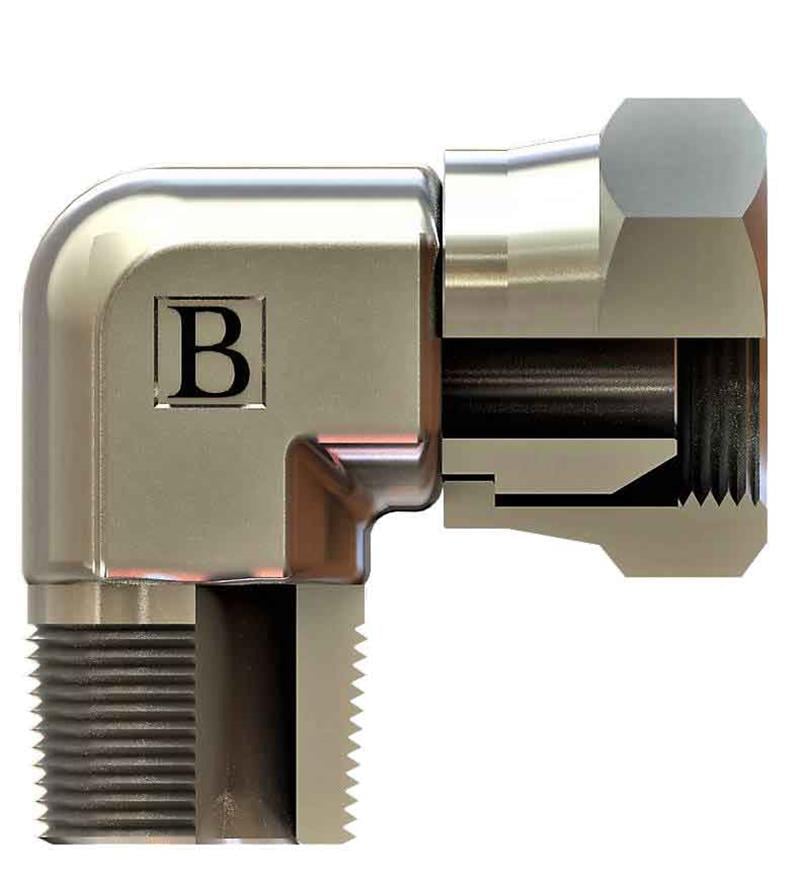

3/8" NPT - 3/8" BSP ölçülerinde SB-1717-RTD kodlu BSP ters dirsek, OLC hidrolik rakor serisindendir.
BSP ters dirsek ne için kullanılır?
SB-1717-RTD, 3/8" NPT ve 3/8" BSP uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.
Sık sorulan sorular
SB-1717-RTD hangi bağlantılara uyar?
Bu ürünün bir ucu 3/8" NPT, diğer ucu 3/8" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
3/8" NPT ne anlama gelir?
3/8" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
Bu ürünün 3/8" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.
SB-1717-RTD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/8-19 NPT, SOMUN ÖLÇÜSÜ T2 R3/8-19, B 24,5, C 28,5, ØD1 9, ØD2 9, A1 17, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
