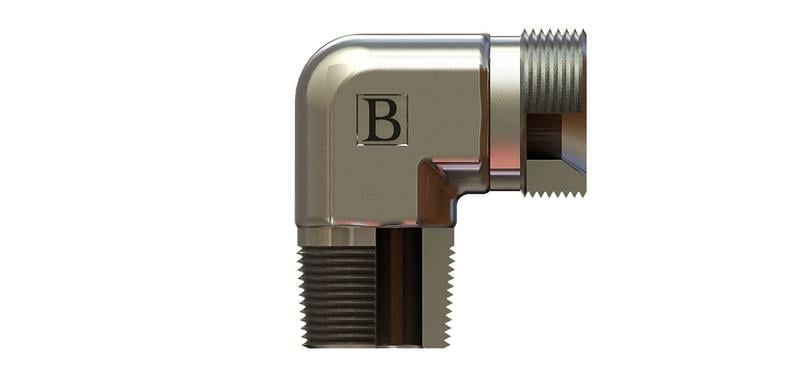

3/8" NPT - 3/8" BSP ölçülerinde SB-1717-NRD kodlu NPT - BSP dirsek, OLC hidrolik rakor serisindendir.
NPT - BSP dirsek nerede kullanılır?
SB-1717-NRD, 3/8" NPT ve 3/8" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 3/8" NPT, diğer ucu 3/8" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
3/8" NPT ne anlama gelir?
3/8" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1717-NRD ürününün 3/8" NPT tarafı NPT konik diş bağlantıdır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.
SB-1717-NRD ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 R3/8-19 NPT, Diş Ölçüsü T2 R3/8-19, B 24,5, C 28,5, ØD1 9, ØD2 9, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
