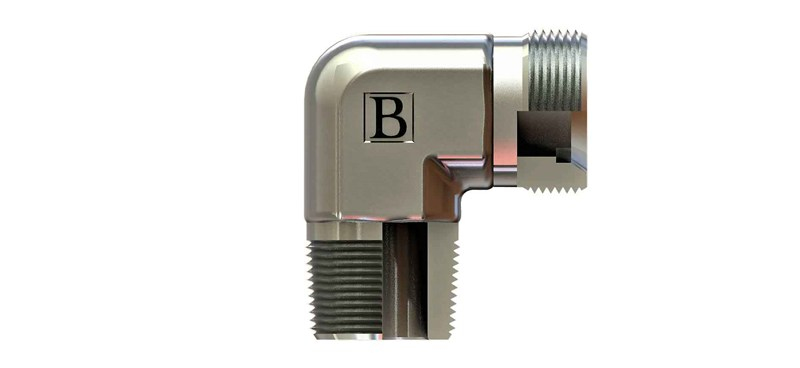

OLC SB-1716-NMD-S: 3/8" BSP - M24x1,5 ölçülerinde NPT - metrik dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
SB-1716-NMD-S ne işe yarar?
SB-1716-NMD-S, 3/8" BSP ve M24x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-1716-NMD-S hangi bağlantılara uyar?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M24x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 16 mm dış çaplı boru (S (ağır) seri) kullanılır.
3/8" BSP dişi nasıl tanınır?
3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1716-NMD-S ürününün M24x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
SB-1716-NMD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 R3/8-19, Diş Ölçüsü 2 M24X1,5, Boru Çapı 16 mm, Boru Serisi S (ağır seri). A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
