R3/8-19 Npt M18x1,5 12l Npt-metrik Dirsek (SB-1712-NMD-L)

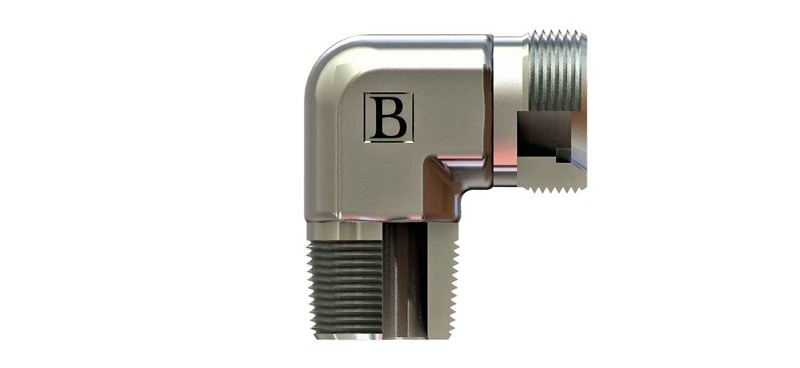

OLC SB-1712-NMD-L: 3/8" NPT - M18x1,5 ölçülerinde NPT - metrik dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1712-NMD-L ne işe yarar?

SB-1712-NMD-L, 3/8" NPT ve M18x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

SB-1712-NMD-L hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" NPT, diğer ucu M18x1,5 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.

M18x1,5 ne anlama gelir?

M18x1,5 ifadesindeki 18 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

M18x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.

L ve S seri arasındaki fark nedir?

Bu ürün L (hafif) seridir ve 12 mm dış çaplı boru içindir. L, S ve LL seriler birbirine karıştırılmamalıdır: aynı boru çapında bile somun ve gövde dişleri farklıdır. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
