OLC SB-1708-NMD-S: 3/8" NPT - M16x1,5 ölçülerinde NPT - metrik dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
NPT - metrik dirsek nerede kullanılır?
SB-1708-NMD-S, 3/8" NPT ve M16x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-1708-NMD-S hangi bağlantılara uyar?
Bu ürünün bir ucu 3/8" NPT, diğer ucu M16x1,5 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 8 mm dış çaplı boru (S (ağır) seri) kullanılır.
Bağlantıda conta gerekir mi?
M16x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.
SB-1708-NMD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 8 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?

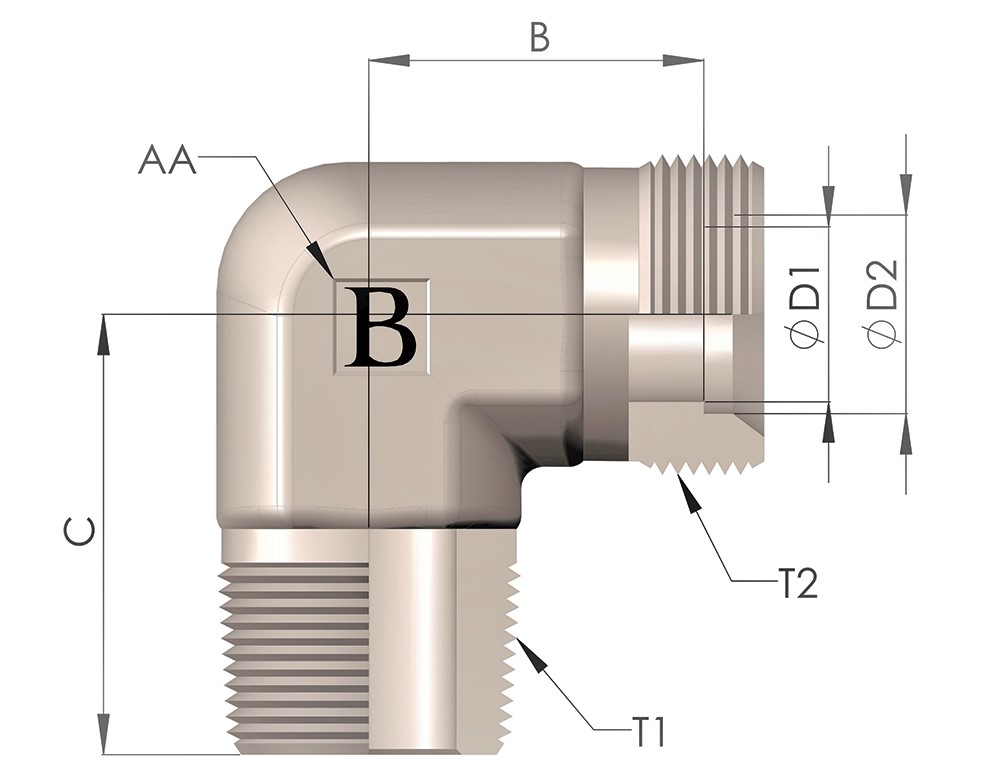

Tabloya göre Diş Ölçüsü T1 3/8-19-NPT, Diş Ölçüsü T2 M16X1,5, ØD2 8, B 5, C 16,5, ØD21 28,5, A1 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
