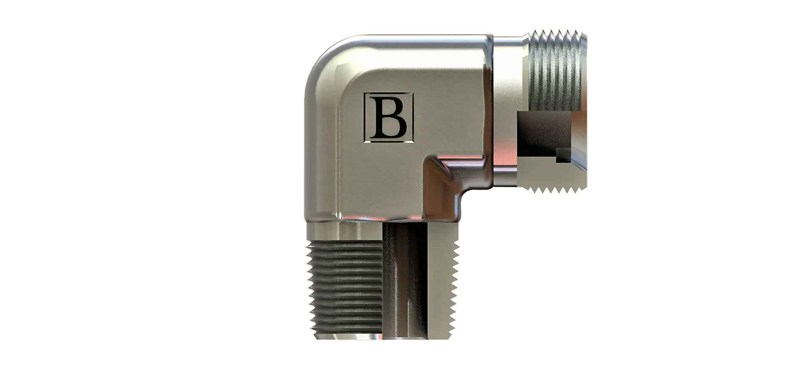

3/8" BSP - M14x1,5 ölçülerinde SB-1708-NMD-L kodlu NPT - metrik dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-1708-NMD-L ne işe yarar?
SB-1708-NMD-L, 3/8" BSP ve M14x1,5 bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.
Sık sorulan sorular
SB-1708-NMD-L hangi bağlantılara uyar?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M14x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 8 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1708-NMD-L ürününün M14x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 8 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü 1 R3/8-19, Diş Ölçüsü 2 M14X1,5, Boru Çapı 8 mm, Boru Serisi L (hafif seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
