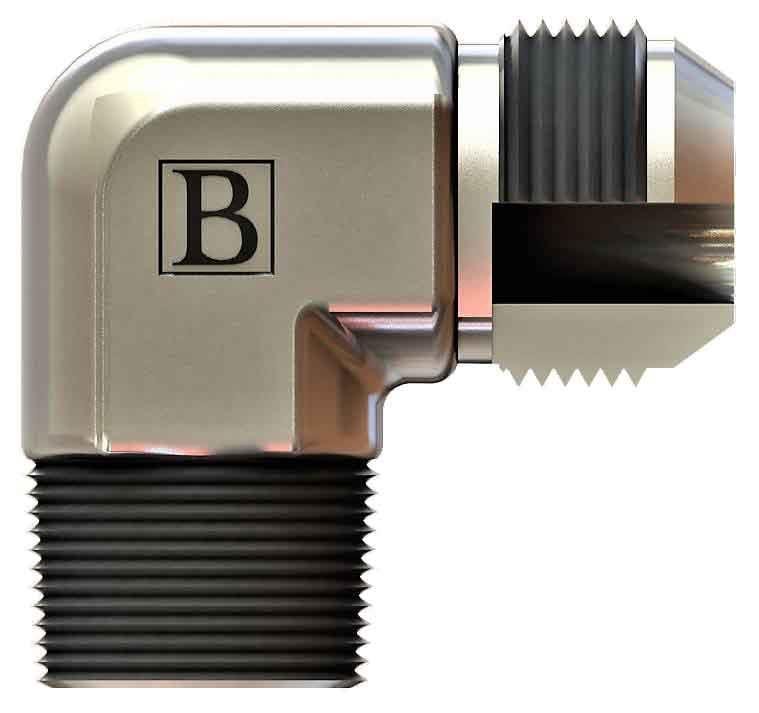

R3/8-19 Npt 9/16-18 Unf Npt-unf 90° Dirsek (SB-1714-NWD)

SB-1714-NWD, 3/8" NPT - 9/16-18 UNF ölçülerinde OLC NPT - UNF dirsek ürünüdür.

NPT - UNF dirsek ne için kullanılır?

SB-1714-NWD, 3/8" NPT ve 9/16-18 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Hidrolik ünite ve mobil makine tesisatında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1714-NWD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" NPT, diğer ucu 9/16-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/8" NPT dişi nasıl tanınır?

3/8" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 3/8" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-1714-NWD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 3/8-19 NPT, Diş Ölçüsü T2 9/16-18-UNF, B 25, C 30, ØD1 6,5, ØD2 9, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
