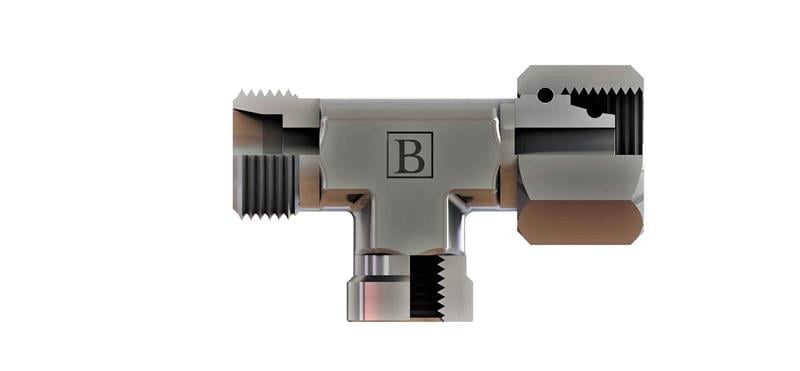

R3/8-19 M30x2 20s M30x2 20s Bsp Metrik Opsiyonel Ters T (SB-1720-RMTOP)

SB-1720-RMTOP, 3/8" BSP - M30x2 ölçülerinde OLC BSP - metrik opsiyonel ters T ürünüdür.

BSP - metrik opsiyonel ters T ne için kullanılır?

SB-1720-RMTOP, 3/8" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Sıkışık alanlarda hattın port çıkışından istenen yöne alınması için kullanılır. Montaj sonrası ayar gerektiren tesisatta tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 20 mm dış çaplı boru kullanılır.

3/8" BSP ne anlama gelir?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1720-RMTOP sızdırmazlığı nasıl sağlanır?

Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Yüksük, somun ve gövdeyi aynı seriden seçin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
