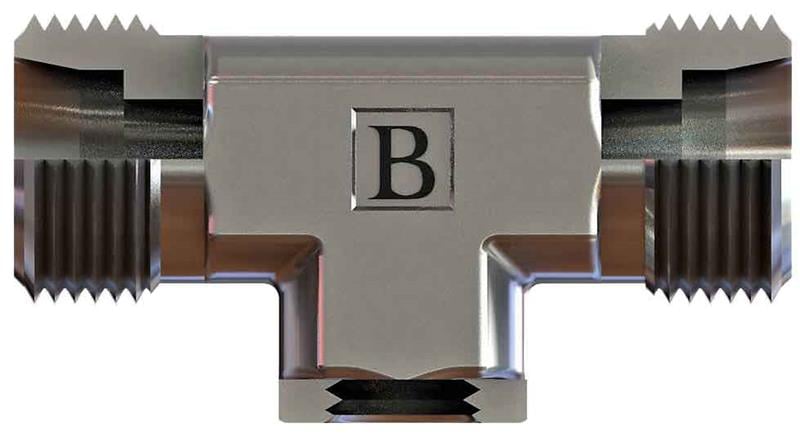

R3/8-19 M30x2 20s M30x2 20s Bsp Metrik Opsiyonel Erkek T (SB-1720-RMEOP)

SB-1720-RMEOP, 3/8" BSP - M30x2 ölçülerinde OLC BSP - metrik opsiyonel erkek T ürünüdür.

BSP - metrik opsiyonel erkek T nerede kullanılır?

SB-1720-RMEOP, 3/8" BSP ve M30x2 bağlantılı porta bağlandıktan sonra çıkış yönü ayarlanabilen opsiyonel T rakordur. Gövdenin çıkış yönü, bağlantı tamamlanmadan önce istenen konuma çevrilebilir. Montaj sonrası ayar gerektiren tesisatta tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru kullanılır.

Diş ölçüsü nasıl okunur?

M30x2: M harfi metrik dişi, 30 nominal çapı (mm), 2 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
