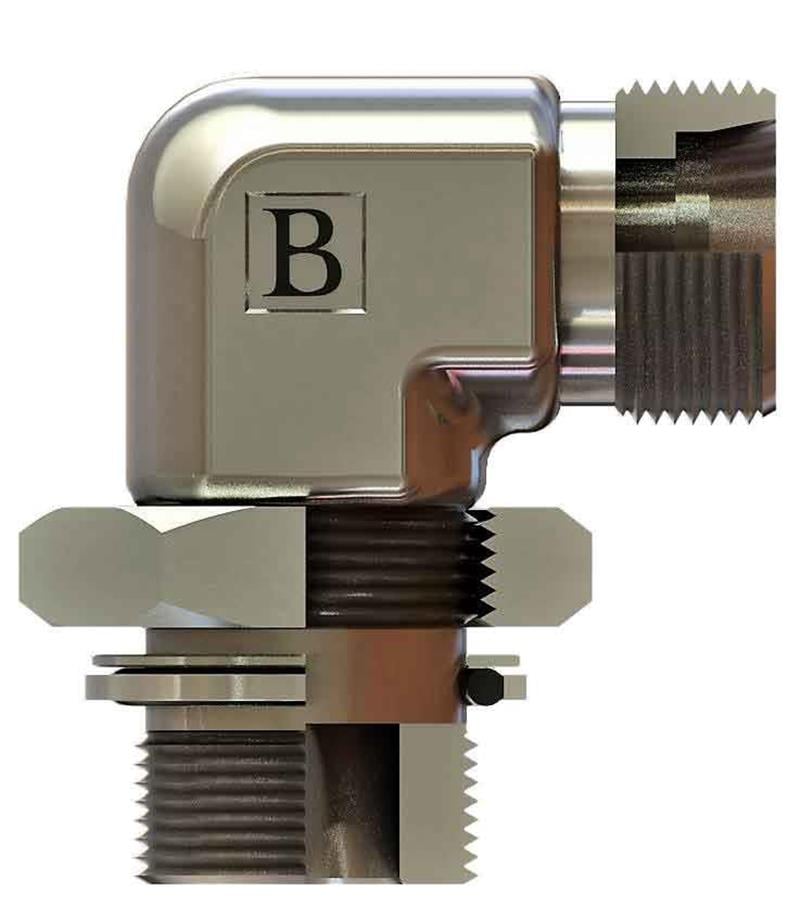

SB-1715-RMKD-L, 3/8" BSP - M22x1,5 ölçülerinde OLC BSP - metrik kontralı dirsek ürünüdür. L (hafif) seri, 15 mm boru içindir.
SB-1715-RMKD-L ne işe yarar?
SB-1715-RMKD-L, 3/8" BSP ve M22x1,5 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
Kontralı dirsek nasıl monte edilir?
Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
M22x1,5 dişi nasıl tanınır?
M22x1,5 metrik diştir: 22 mm nominal çap ve 1,5 mm diş adımı (hatve) anlamına gelir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
L (hafif) seri ne anlama gelir?
Bu ürün L (hafif) seridir ve 15 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
SB-1715-RMKD-L ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü 1 R3/8-19, Diş Ölçüsü 2 M22X1,5, Boru Çapı 15 mm, Boru Serisi L (hafif seri). Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
