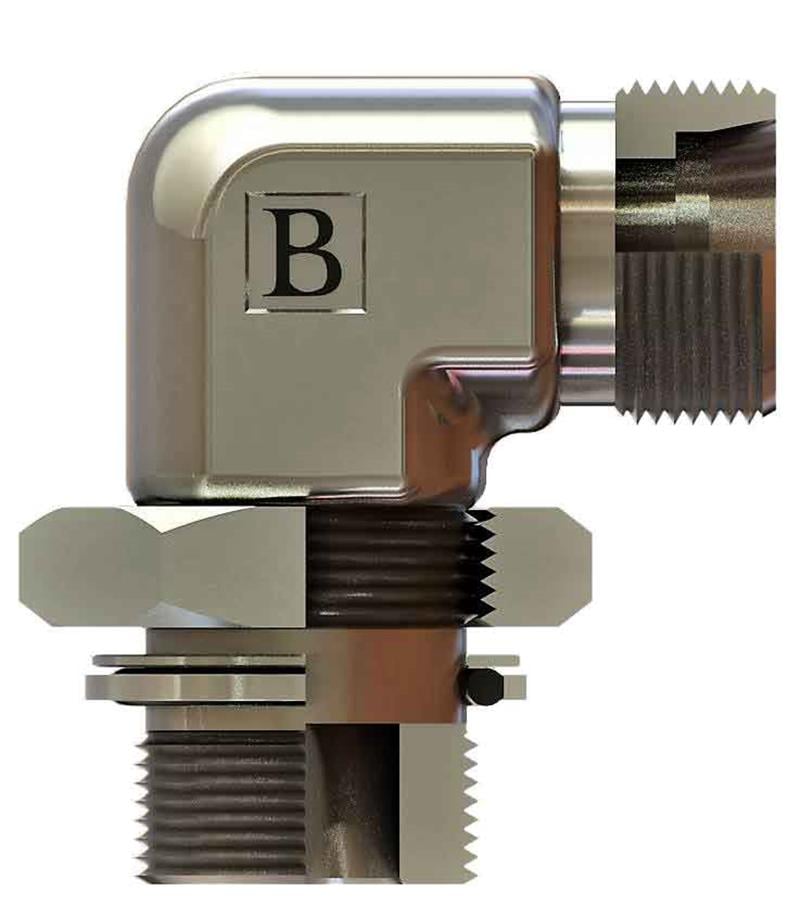

3/8" BSP - M18x1,5 ölçülerinde SB-1712-RMKD-L kodlu BSP - metrik kontralı dirsek, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
SB-1712-RMKD-L ne işe yarar?
SB-1712-RMKD-L, 3/8" BSP ve M18x1,5 bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
Kontralı dirsek nasıl monte edilir?
Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.
SB-1712-RMKD-L hangi bağlantılara uyar?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M18x1,5 bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin. Metrik tarafta 12 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1712-RMKD-L ürününün M18x1,5 tarafı metrik 24° bağlantıdır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 M18X1,5, B 18,9, C 28,5, ØD1 10, ØD2 12, ØD3 23, A1 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
