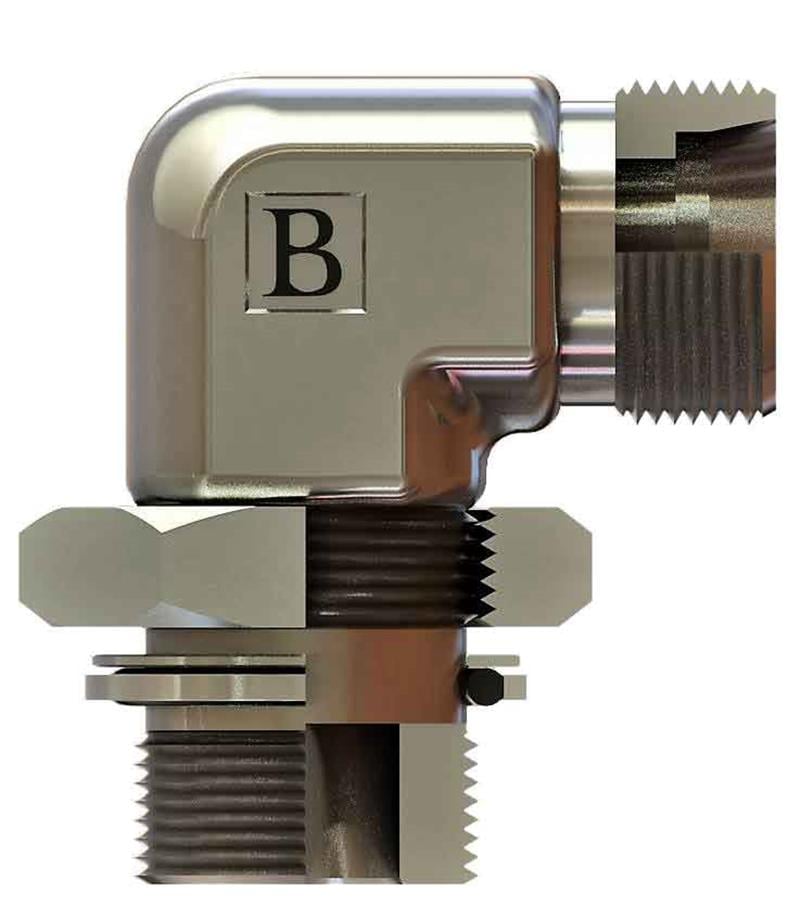

SB-1710-RMKD-L, 3/8" BSP - M16x1,5 ölçülerinde OLC BSP - metrik kontralı dirsek ürünüdür. L (hafif) seri, 10 mm boru içindir.
BSP - metrik kontralı dirsek ne için kullanılır?
SB-1710-RMKD-L, 3/8" BSP ve M16x1,5 bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
SB-1710-RMKD-L için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu M16x1,5 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 10 mm dış çaplı boru (L (hafif) seri) kullanılır.
Bu bağlantı nasıl sızdırmazlık sağlar?
Bu ürünün M16x1,5 ucu metrik 24° sistemine göre sızdırmazlık sağlar. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-1710-RMKD-L kodundaki "L" ne demek?
Bu ürün L (hafif) seridir ve 10 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1710-RMKD-L teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 M16X1,5, B 16,, C 28,5, ØD1 8, ØD2 10, ØD3 23, A1 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
