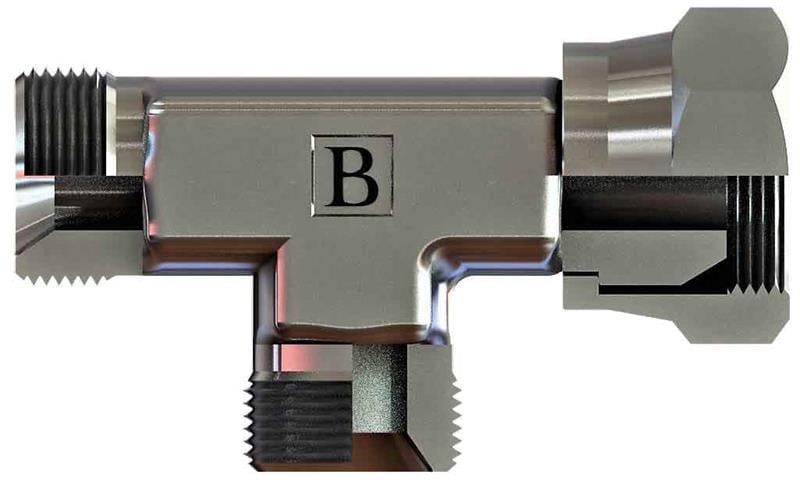

R3/8-19 Bsp Yan Bacak T Rakor (SB-1717-RYT)

3/8" BSP ölçüsünde SB-1717-RYT kodlu BSP yan bacak T rakor, OLC hidrolik rakor serisindendir.

SB-1717-RYT ne işe yarar?

SB-1717-RYT, 3/8" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-1717-RYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/8-19, B 22,5, C 22,5, ØD 9, A1 14, A2 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
