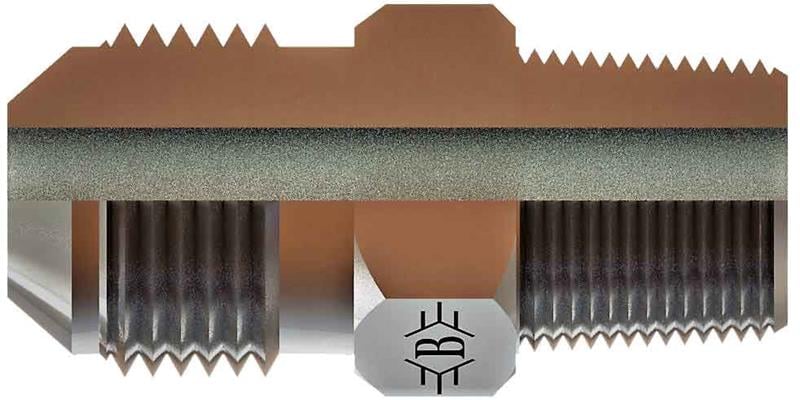

R3/8-19 9/16-18 Npt-unf 37 Nipel (SB-1714-NWN)

SB-1714-NWN, 3/8" NPT ölçüsünde OLC NPT - UNF 37° nipel ürünüdür.

NPT - UNF 37° nipel nerede kullanılır?

SB-1714-NWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1714-NWN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" NPT ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/8" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1714-NWN sızdırmazlığı nasıl sağlanır?

SB-1714-NWN ürününün 3/8" NPT tarafı NPT konik diş bağlantıdır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.

SB-1714-NWN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 3/8-19 NPT, Diş Ölçüsü T2 4/16-18, B 36, ØD 6,5, AA 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
