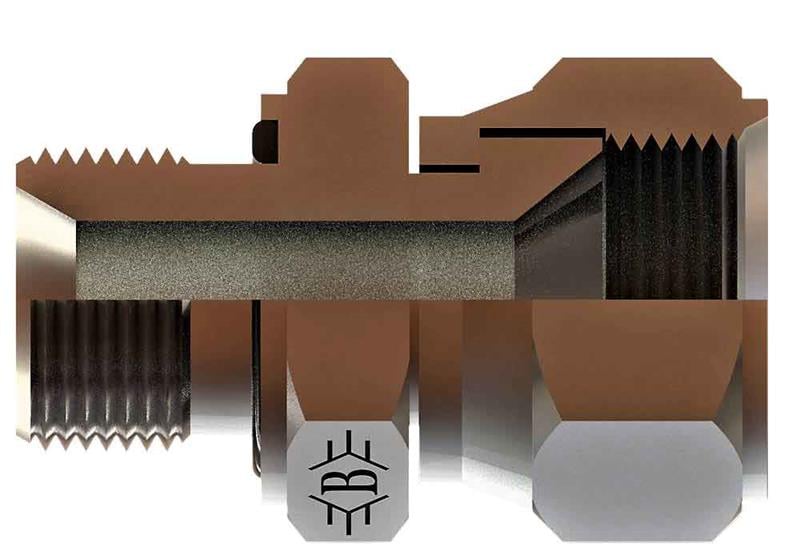

R3/8-19 9/16-18 Bsp-unf Ters Nipel (SB-1714-RWTN)

OLC SB-1714-RWTN: 3/8" BSP - 9/16-18 UNF ölçülerinde BSP - UNF ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - UNF ters nipel nerede kullanılır?

SB-1714-RWTN, 3/8" BSP ve 9/16-18 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1714-RWTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 9/16-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/8" BSP ne anlama gelir?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1714-RWTN ürününün 9/16-18 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1714-RWTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 9/16-18, B 30,5, C 12, ØD 6, A1 22, A2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
