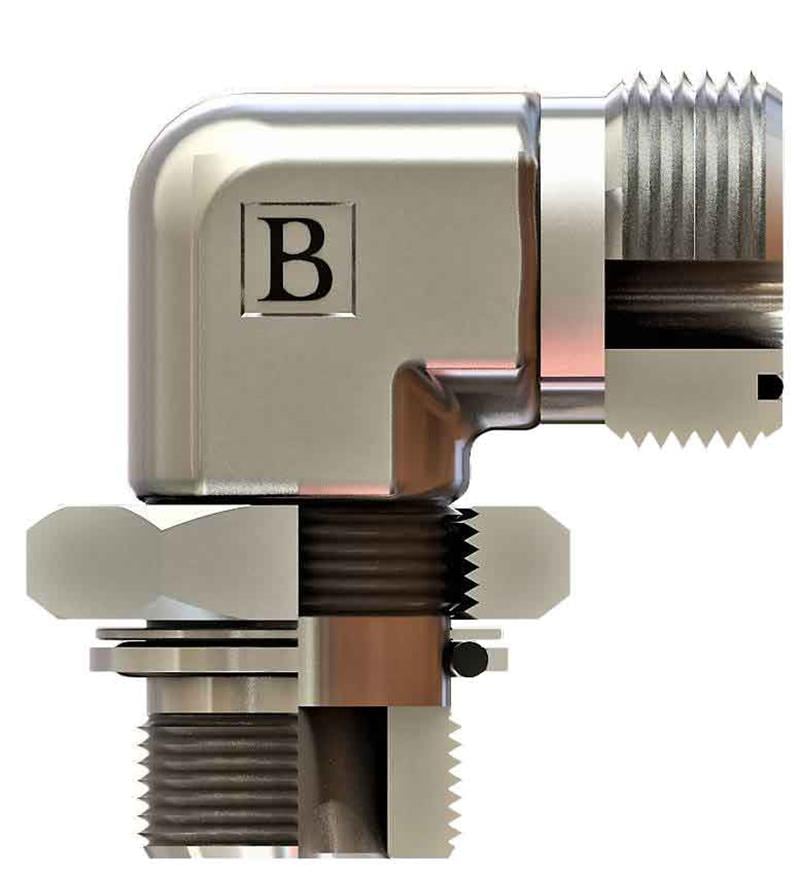

OLC SB-1714-ROKD: 3/8" BSP - 9/16-18 ORFS ölçülerinde BSP - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - ORFS kontralı dirsek nerede kullanılır?
SB-1714-ROKD, 3/8" BSP ve 9/16-18 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu 9/16-18 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
9/16-18 ORFS ne anlama gelir?
9/16-18 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 9/16" çapta inç başına 18 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Bağlantıda conta gerekir mi?
9/16-18 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.
SB-1714-ROKD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 9/16-18, B 29, C 28,5, ØD1 5, ØD2 23, A1 19, A2 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
