R3/8-19 7/16-20 Bsp Blok Unf 37 Nipel (SB-1711-RWN)

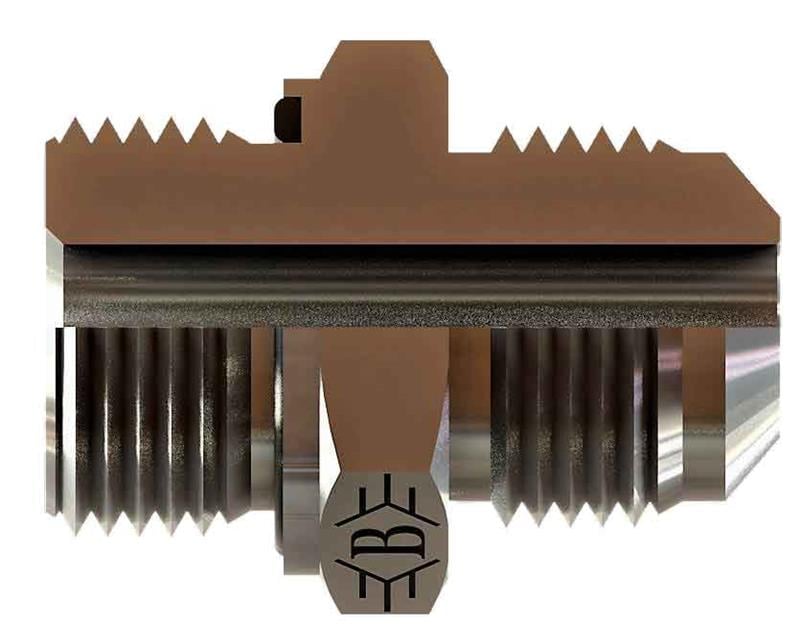

OLC SB-1711-RWN: 3/8" BSP - 7/16-20 UNF ölçülerinde BSP blok UNF 37° nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1711-RWN ne işe yarar?

SB-1711-RWN, 3/8" BSP ile 7/16-20 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1711-RWN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 7/16-20 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

7/16" UNF dişte inç başına 20 diş vardır; bu yüzden tabloda 7/16-20 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1711-RWN sızdırmazlığı nasıl sağlanır?

SB-1711-RWN ürününün 7/16-20 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır. BSP blok uç, gövdedeki düz alın yüzeyiyle porta oturur; sızdırmazlık bu yüzeyle port arasındaki conta veya sızdırmazlık elemanıyla sağlanır.

SB-1711-RWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 7/16-20, B 34,5, C 12, ØD 4,5, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
