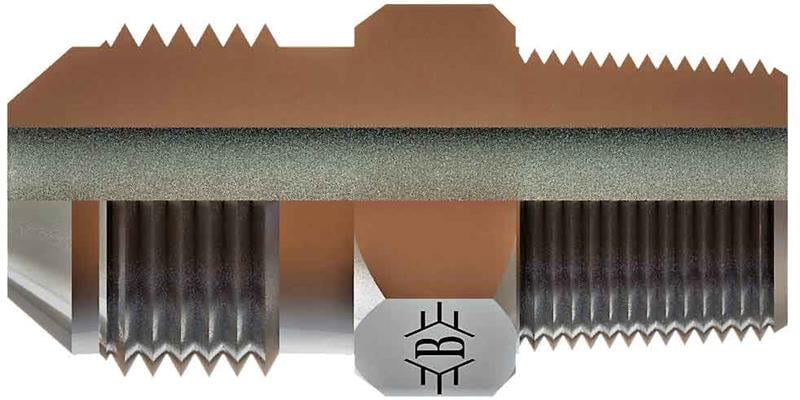

R3/8-19 5/8-18 Npt-unf 37 Nipel (SB-1716-NWN)

OLC SB-1716-NWN: 3/8" NPT - 5/8-18 UNF ölçülerinde NPT - UNF 37° nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

NPT - UNF 37° nipel ne için kullanılır?

SB-1716-NWN, 3/8" NPT ile 5/8-18 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-1716-NWN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" NPT, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/8" NPT dişi nasıl tanınır?

3/8" NPT konik bir diştir; sızdırmazlığın bir kısmı dişlerin birbirine sıkışmasıyla sağlanır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

SB-1716-NWN ürününün 3/8" NPT tarafı NPT konik diş bağlantıdır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 3/8-19 NPT, Diş Ölçüsü T2 5/8-18, B 38, ØD 7,5, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
