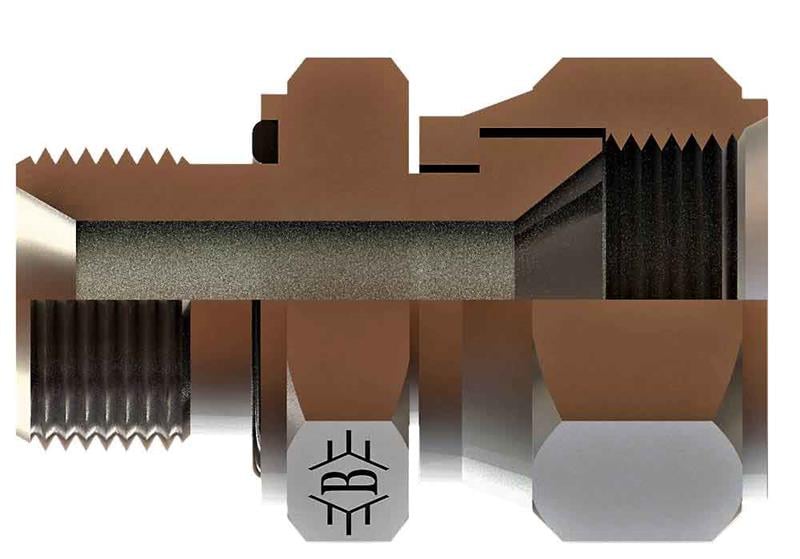

R3/8-19 5/8-18 Bsp-unf Ters Nipel (SB-1716-RWTN)

3/8" BSP - 5/8-18 UNF ölçülerinde SB-1716-RWTN kodlu BSP - UNF ters nipel, OLC hidrolik rakor serisindendir.

BSP - UNF ters nipel nerede kullanılır?

SB-1716-RWTN, 3/8" BSP ve 5/8-18 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-1716-RWTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 5/8-18 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/8" BSP dişi nasıl tanınır?

3/8" BSP dişte inç başına 19 diş vardır; tabloda bu ölçü R3/8-19 şeklinde yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1716-RWTN ürününün 5/8-18 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-1716-RWTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 5/8-18, B 30,5, C 12, ØD 7, A1 22, A2 21. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
