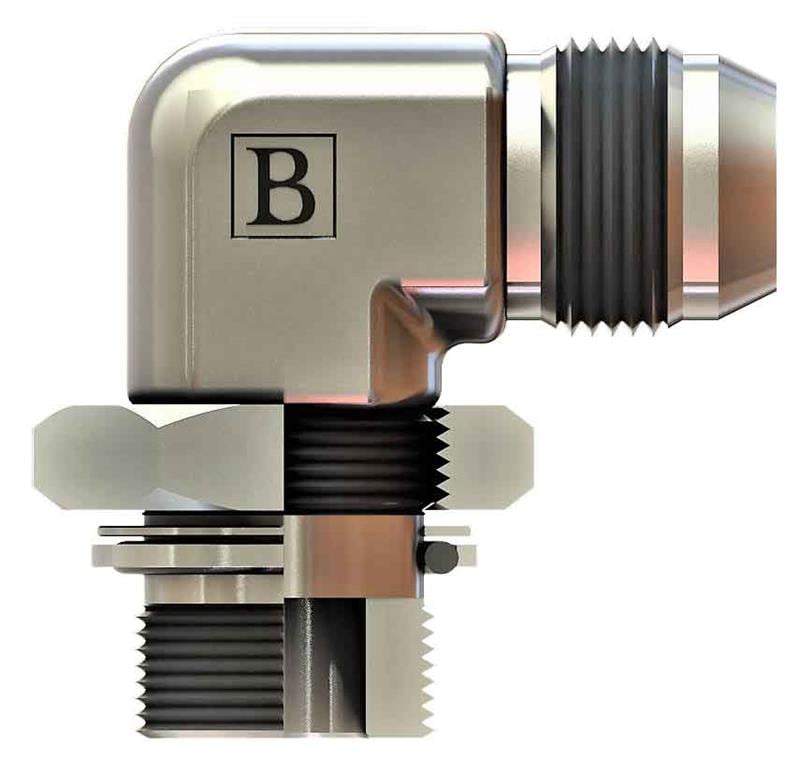

R3/8-19 5/8-18 Bsp-unf 90° Kontralı Dirsek (SB-1716-RWKD)

OLC SB-1716-RWKD: 3/8" BSP - 5/8-18 UNF ölçülerinde BSP - UNF 90° kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1716-RWKD ne işe yarar?

SB-1716-RWKD, 3/8" BSP ve 5/8-18 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

SB-1716-RWKD yönü nasıl ayarlanır?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-1716-RWKD hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 5/8-18 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF ne anlama gelir?

5/8" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 5/8-18 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

5/8-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
