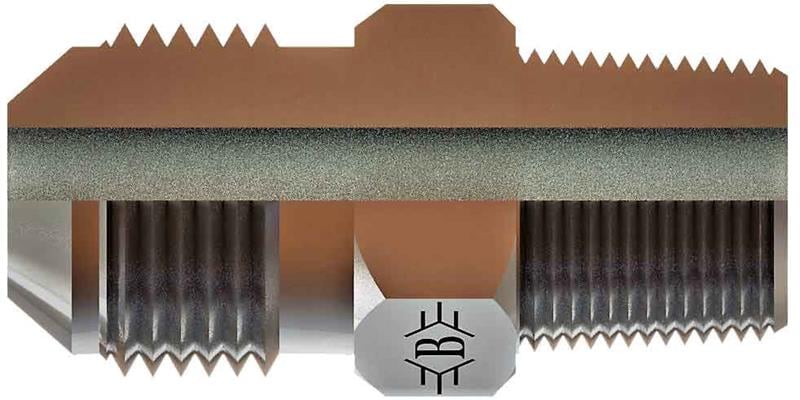

R3/8-19 3/4-16 Npt-unf 37 Nipel (SB-1719-NWN)

3/8" NPT - 3/4-16 UNF ölçülerinde SB-1719-NWN kodlu NPT - UNF 37° nipel, OLC hidrolik rakor serisindendir.

NPT - UNF 37° nipel ne için kullanılır?

SB-1719-NWN, 3/8" NPT ile 3/4-16 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-1719-NWN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/8" NPT, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF, inç ölçülü ince adımlı Amerikan dişidir; 3/4" çapta inç başına 16 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 3/4-16 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 3/8-19 NPT, Diş Ölçüsü T2 3/4-16, B 39, ØD 9, AA 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
