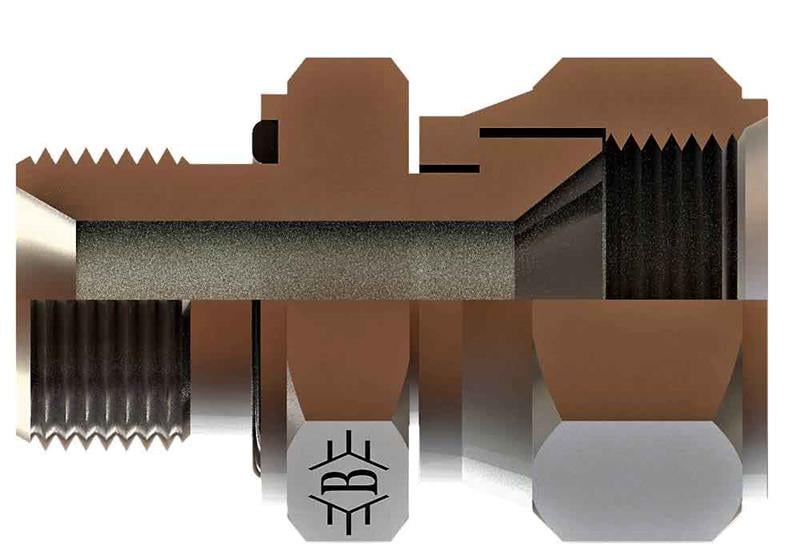

R3/8-19 3/4-16 Bsp-unf Ters Nipel (SB-1719-RWTN)

SB-1719-RWTN, 3/8" BSP - 3/4-16 UNF ölçülerinde OLC BSP - UNF ters nipel ürünüdür.

BSP - UNF ters nipel ne için kullanılır?

SB-1719-RWTN, 3/8" BSP ve 3/4-16 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1719-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 3/4-16 UNF bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/4-16 UNF dişi nasıl tanınır?

3/4-16 UNF ifadesinde 3/4" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

3/4-16 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-1719-RWTN teknik ölçüleri

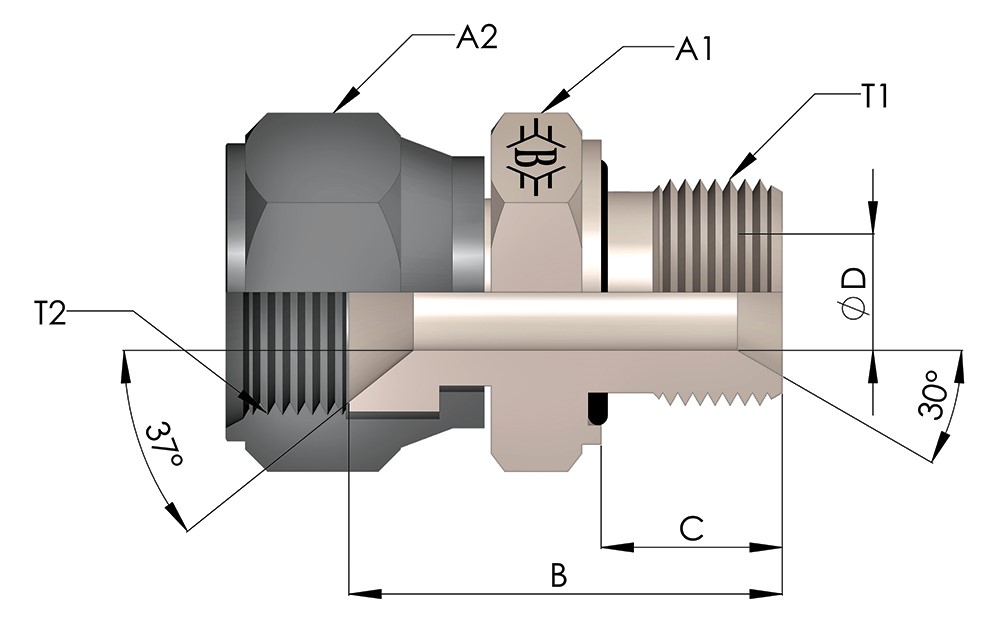

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 3/4-16, B 32, C 12, ØD 9, A1 22, A2 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
