R3/8-19 13/16-16 Bsp-orfs Ters Nipel (SB-1721-ROTN)

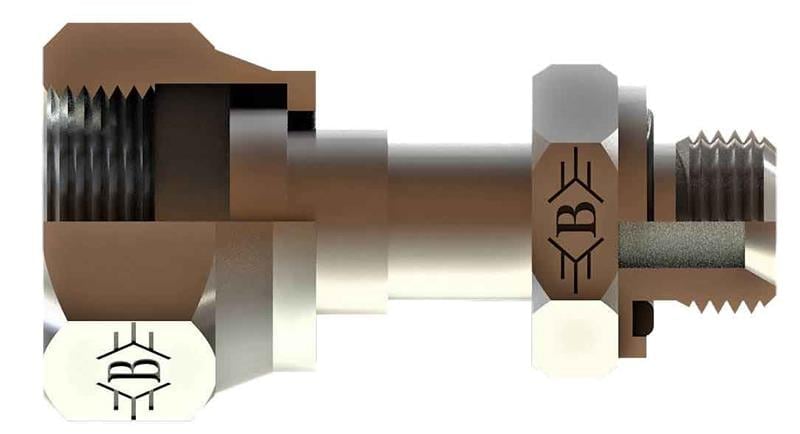

SB-1721-ROTN, 3/8" BSP - 13/16-16 ORFS ölçülerinde OLC BSP - ORFS ters nipel ürünüdür.

SB-1721-ROTN ne işe yarar?

SB-1721-ROTN, 3/8" BSP ve 13/16-16 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-1721-ROTN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 13/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/8" BSP ne anlama gelir?

3/8" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 13/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-1721-ROTN teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/8-19, SOMUN ÖLÇÜSÜ T2 13/16-16, B 42, C 12, ØD 9, A1 22, A2 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
