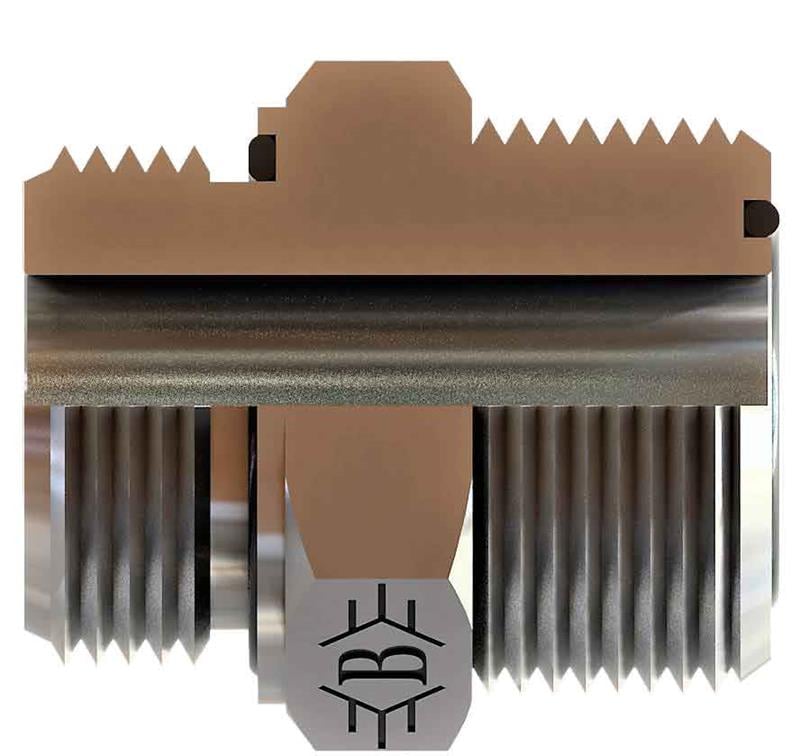

SB-1721-RON, 3/8" BSP - 13/16-16 ORFS ölçülerinde OLC BSP - ORFS nipel ürünüdür.
SB-1721-RON ne işe yarar?
SB-1721-RON, 3/8" BSP ile 13/16-16 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu 13/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
3/8" BSP dişi nasıl tanınır?
3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-1721-RON ürününün 13/16-16 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 13/16-16, B 35,5, C 12, ØD 9, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Söküp takmalarda ORFS O-ringini yenileyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
