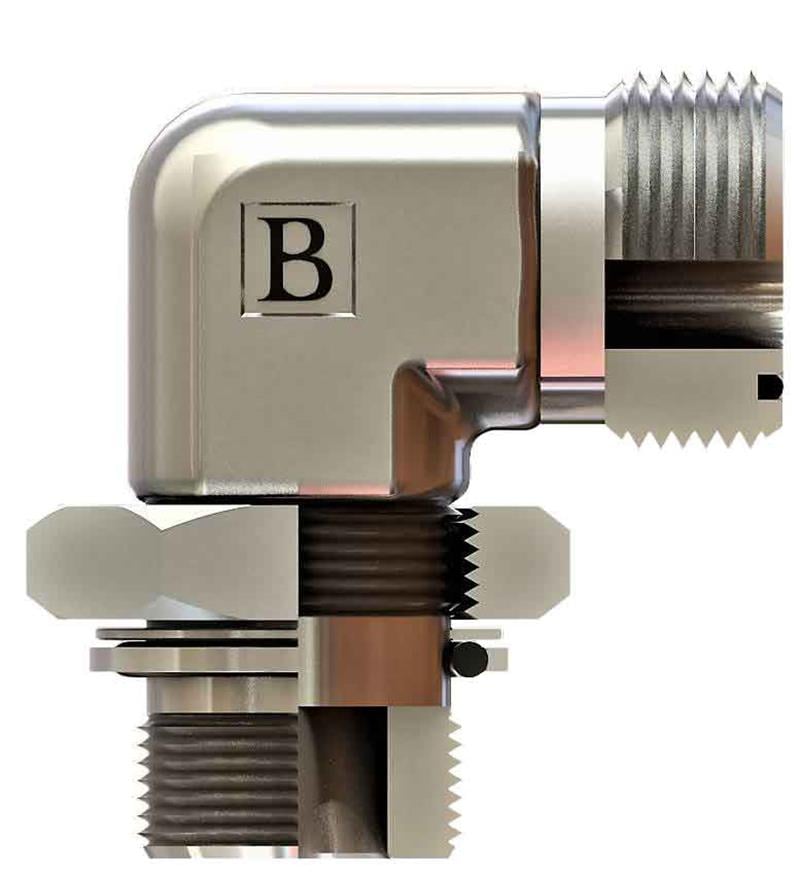

SB-1721-ROKD, 3/8" BSP - 13/16-16 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.
BSP - ORFS kontralı dirsek nerede kullanılır?
SB-1721-ROKD, 3/8" BSP ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
SB-1721-ROKD yönü nasıl ayarlanır?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
SB-1721-ROKD için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/8" BSP, diğer ucu 13/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
13/16-16 ORFS dişi nasıl tanınır?
13/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 13/16" çapta inç başına 16 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
SB-1721-ROKD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 13/16-16, B 29, C 28,5, ØD1 9, ØD2 23, A1 19, A2 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
