R3/8-19 11/16-16 Bsp-orfs Ters Nipel (SB-1717-ROTN)

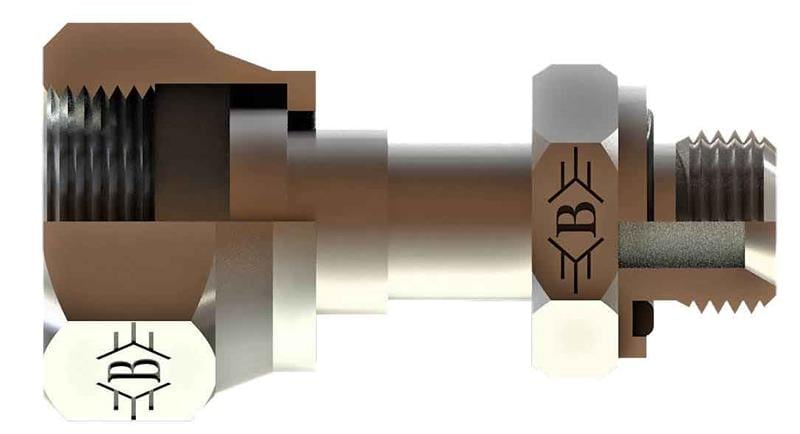

3/8" BSP - 11/16-16 ORFS ölçülerinde SB-1717-ROTN kodlu BSP - ORFS ters nipel, OLC hidrolik rakor serisindendir.

SB-1717-ROTN ne işe yarar?

SB-1717-ROTN, 3/8" BSP ve 11/16-16 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-1717-ROTN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

11/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 11/16-16 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1717-ROTN ürününün 11/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/8-19, SOMUN ÖLÇÜSÜ T2 11/16-16, B 38, C 12, ØD 6, A1 22, A2 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
