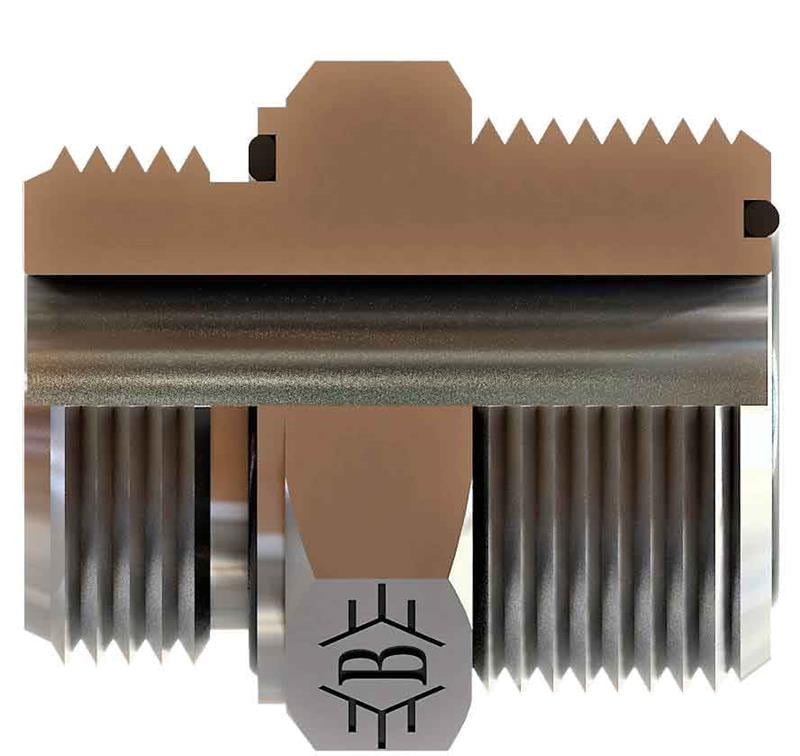

R3/8-19 11/16-16 Bsp-orfs Nipel (SB-1717-RON)

3/8" BSP - 11/16-16 ORFS ölçülerinde SB-1717-RON kodlu BSP - ORFS nipel, OLC hidrolik rakor serisindendir.

BSP - ORFS nipel ne için kullanılır?

SB-1717-RON, 3/8" BSP ile 11/16-16 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Hidrolik ünite, valf bloğu ve iş makinesi tesisatında yaygın bir bağlantı elemanıdır.

Sık sorulan sorular

SB-1717-RON hangi bağlantılara uyar?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

11/16-16 ORFS dişi nasıl tanınır?

11/16-16 ORFS ifadesinde 11/16" nominal diş çapını, 16 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1717-RON sızdırmazlığı nasıl sağlanır?

Bu ürünün 11/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-1717-RON ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/8-19, Diş Ölçüsü T2 11/16-16, B 34,5, C 12, ØD 6, AA 22. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
