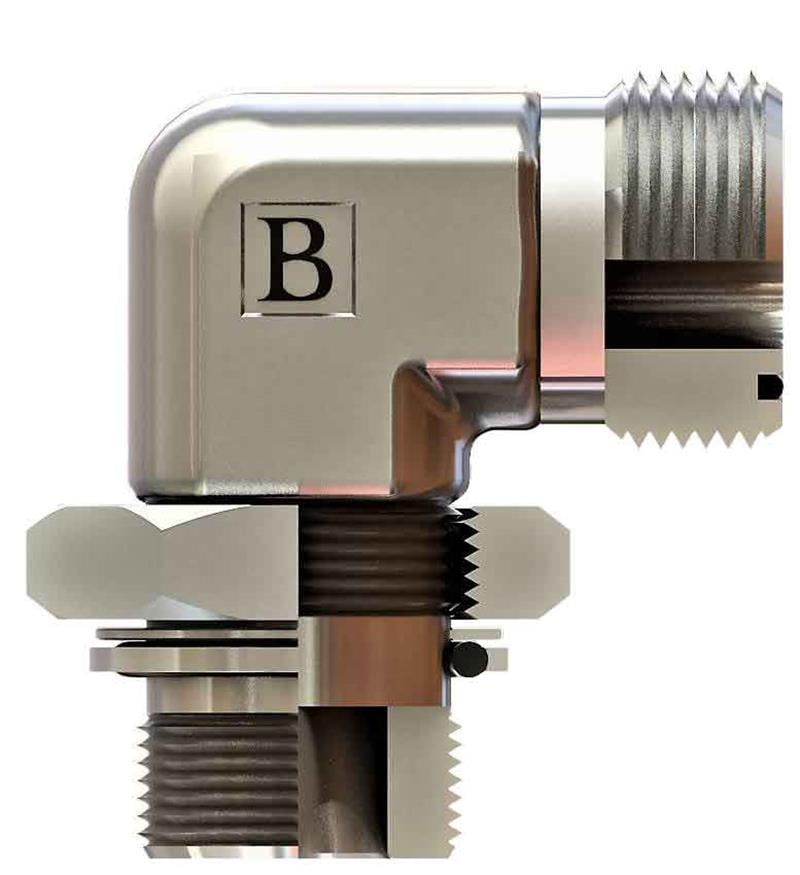

R3/8-19 11/16-16 Bsp-orfs 90° Kontralı Dirsek (SB-1717-ROKD)

3/8" BSP - 11/16-16 ORFS ölçülerinde SB-1717-ROKD kodlu BSP - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

SB-1717-ROKD ne işe yarar?

SB-1717-ROKD, 3/8" BSP ve 11/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

SB-1717-ROKD yönü nasıl ayarlanır?

Kontra somun gevşek konumdayken dirsek porta takılır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 3/8" BSP, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

Bu ürünün 11/16-16 ORFS ucu ORFS sistemine göre sızdırmazlık sağlar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
