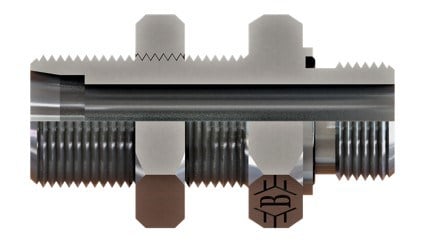

R3/4-14x M30x2 20s Bsp Metrik Perde Geçiş Nipeli (SB-2620-RMPGN-S)

SB-2620-RMPGN-S, 3/4" BSP - M30x2 ölçülerinde OLC BSP - metrik perde geçiş nipeli ürünüdür. S (ağır) seri, 20 mm boru içindir.

BSP - metrik perde geçiş nipeli ne için kullanılır?

SB-2620-RMPGN-S, 3/4" BSP ve M30x2 bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Hidrolik depo, kabin ve muhafaza duvarlarında hortum veya boru geçişi için kullanılır. Hattı duvara sabitlediği için titreşimin hortuma iletilmesini azaltır.

Sık sorulan sorular

SB-2620-RMPGN-S duvara nasıl sabitlenir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

SB-2620-RMPGN-S için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/4" BSP, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.

Diş ölçüsü nasıl okunur?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

S (ağır) seri ne anlama gelir?

Bu ürün S (ağır) seridir ve 20 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Somun, yüksük ve gövde aynı seriden seçilmelidir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Metrik bağlantıda L ve S seri parçaları birbirine karıştırmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
