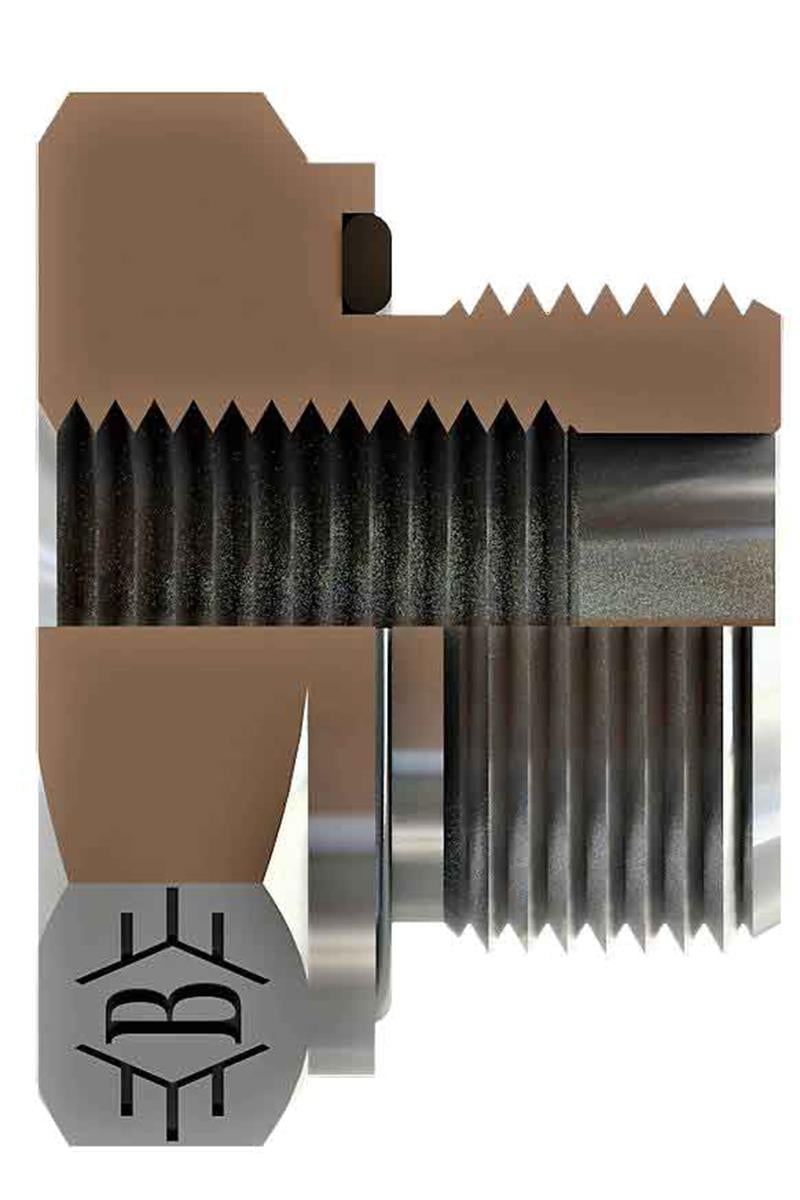

R3/4-14 R3/8-19 Bsp Redüksiyon ( Kısa Tip ) (SB-2617-KRD)

OLC SB-2617-KRD: 3/4" BSP - 3/8" BSP ölçülerinde BSP redüksiyon (kısa tip). Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP redüksiyon (kısa tip) ne için kullanılır?

SB-2617-KRD, 3/4" BSP ile 3/8" BSP bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı ölçüdeki iki bağlantı arasında ölçü küçültme veya büyütme (redüksiyon) için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 3/8" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/8" BSP ölçüsündeki "-19" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-2617-KRD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 R3/8-19, B 26, C 15, AA 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
