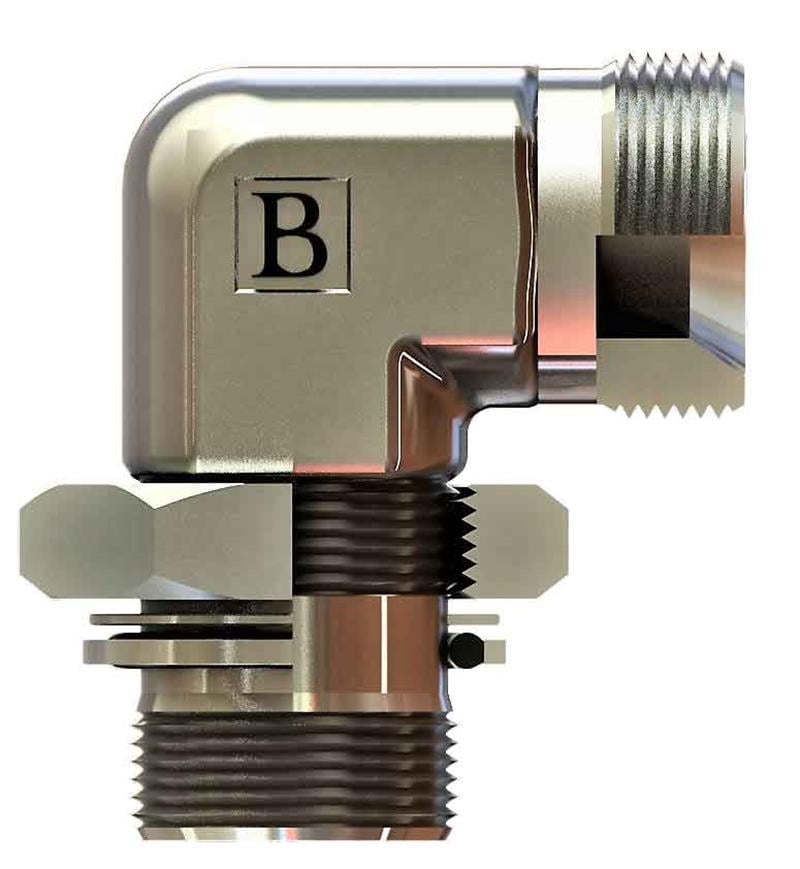

R3/4-14 R3/4-14 Bsp-bsp 90° Kontralı Dirsek (SB-2626-RRKD)

OLC SB-2626-RRKD: 3/4" BSP ölçüsünde BSP - BSP kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2626-RRKD ne işe yarar?

SB-2626-RRKD, 3/4" BSP bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-2626-RRKD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2626-RRKD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 R3/4-14, B 36, C 36, ØD1 15, ØD2 33, A1 30, A2 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
