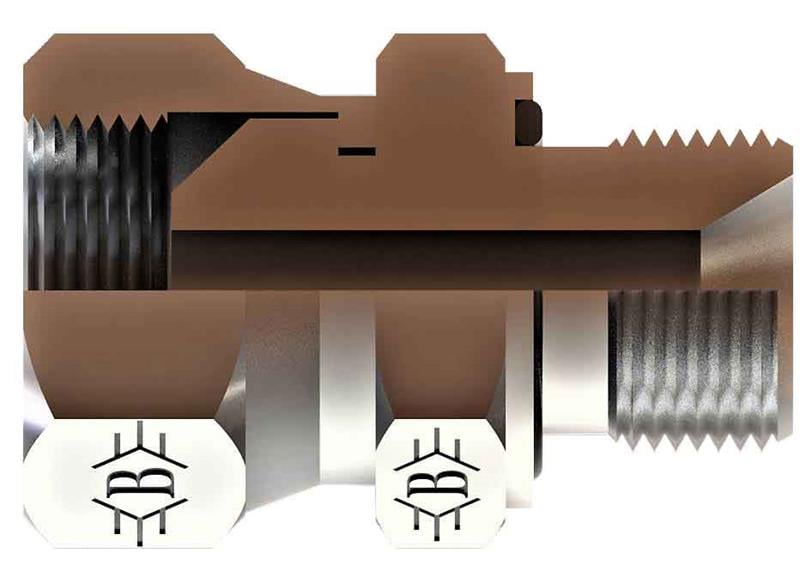

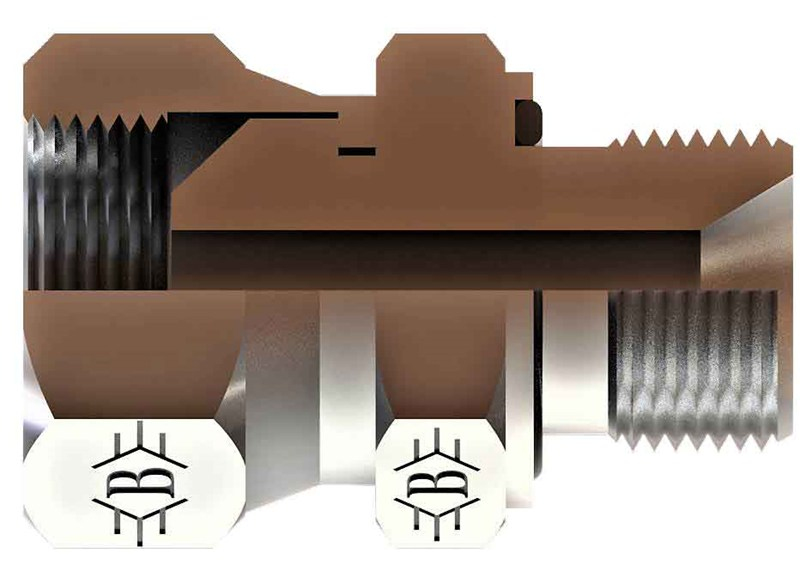

R3/4-14 R3/4-14 Bsp Blok-bsp 60 Ters Nipel (SB-2626-RRTN)

3/4" BSP ölçüsünde SB-2626-RRTN kodlu BSP blok - BSP 60° ters nipel, OLC hidrolik rakor serisindendir.

BSP blok - BSP 60° ters nipel ne için kullanılır?

SB-2626-RRTN, bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" BSP dişi nasıl tanınır?

3/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/4" boyutunda inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2626-RRTN ürününün 3/4" BSP tarafı BSP 60° konik bağlantıdır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 R3/4-14, B 45, C 16, ØD 15, A1 32, A2 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
