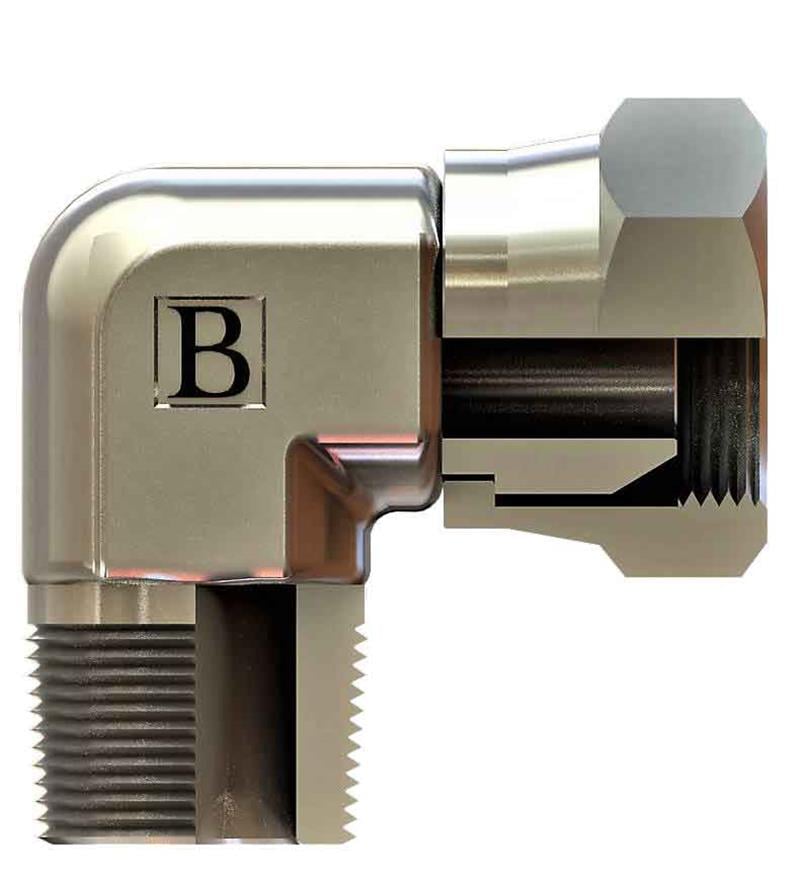

R3/4-14 Npt R3/4-14 Npt Bsp Ters Dirsek (SB-2626-RTD)

OLC SB-2626-RTD: 3/4" NPT - 3/4" BSP ölçülerinde BSP ters dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP ters dirsek ne için kullanılır?

SB-2626-RTD, 3/4" NPT ve 3/4" BSP uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-2626-RTD için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/4" NPT, diğer ucu 3/4" BSP bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" NPT dişi nasıl tanınır?

3/4" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2626-RTD ürününün 3/4" NPT tarafı NPT konik diş bağlantıdır. NPT dişler konik olduğu için aşırı sıkıldığında karşı parçayı zorlayabilir; uygun sızdırmazlık maddesiyle kontrollü sıkılmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/4-14 NPT, SOMUN ÖLÇÜSÜ T2 R3/4-14, B 37, C 42, ØD1 15, ØD2 15, A1 27, A2 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
