R3/4-14 Npt R3/4-14 Npt-bsp Dirsek (SB-2626-NRD)

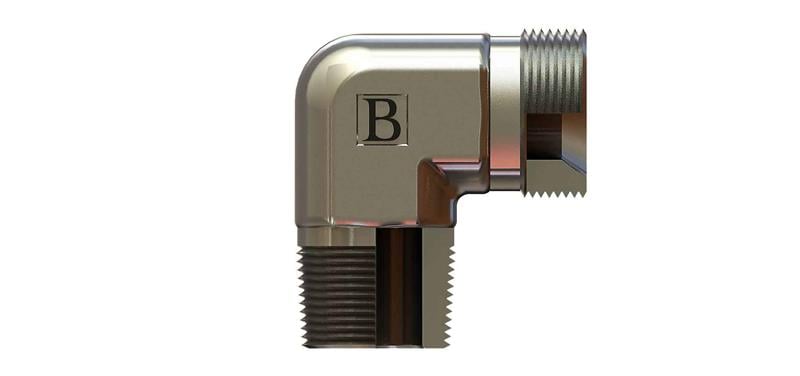

OLC SB-2626-NRD: 3/4" NPT - 3/4" BSP ölçülerinde NPT - BSP dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-2626-NRD ne işe yarar?

SB-2626-NRD, 3/4" NPT ve 3/4" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 3/4" NPT, diğer ucu 3/4" BSP bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

3/4" NPT ne anlama gelir?

3/4" NPT ölçüsündeki NPT, ABD standardındaki konik boru dişini ifade eder. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

Bu ürünün 3/4" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır.

SB-2626-NRD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14 NPT, Diş Ölçüsü T2 R3/4-14, B 37, C 42, ØD1 15, ØD2 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
