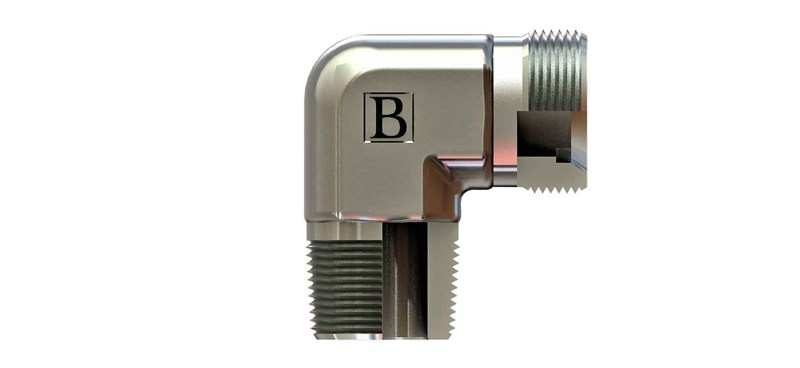

SB-2620-NMD-S, 3/4" NPT - M30x2 ölçülerinde OLC NPT - metrik dirsek ürünüdür. S (ağır) seri, 20 mm boru içindir.
NPT - metrik dirsek nerede kullanılır?
SB-2620-NMD-S, 3/4" NPT ve M30x2 bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.
Sık sorulan sorular
SB-2620-NMD-S için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/4" NPT, diğer ucu M30x2 bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.
M30x2 dişi nasıl tanınır?
M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
Bağlantıda conta gerekir mi?
M30x2 bağlantı tarafında metrik 24° yapısı kullanılır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar. NPT konik diştir; sızdırmazlık dişlerin birbirine sıkışmasıyla sağlandığı için dişlere uygun sızdırmazlık bandı veya sıvı sızdırmazlık maddesi uygulanır.
SB-2620-NMD-S ölçüleri nelerdir?
Tabloya göre Diş Ölçüsü T1 3/4-14-NPT, Diş Ölçüsü T2 M30X2, ØD2 20, B 16, C 26,5, ØD21 42, A1 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- NPT bağlantıyı aşırı sıkmayın; konik diş karşı parçayı zorlayabilir.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
