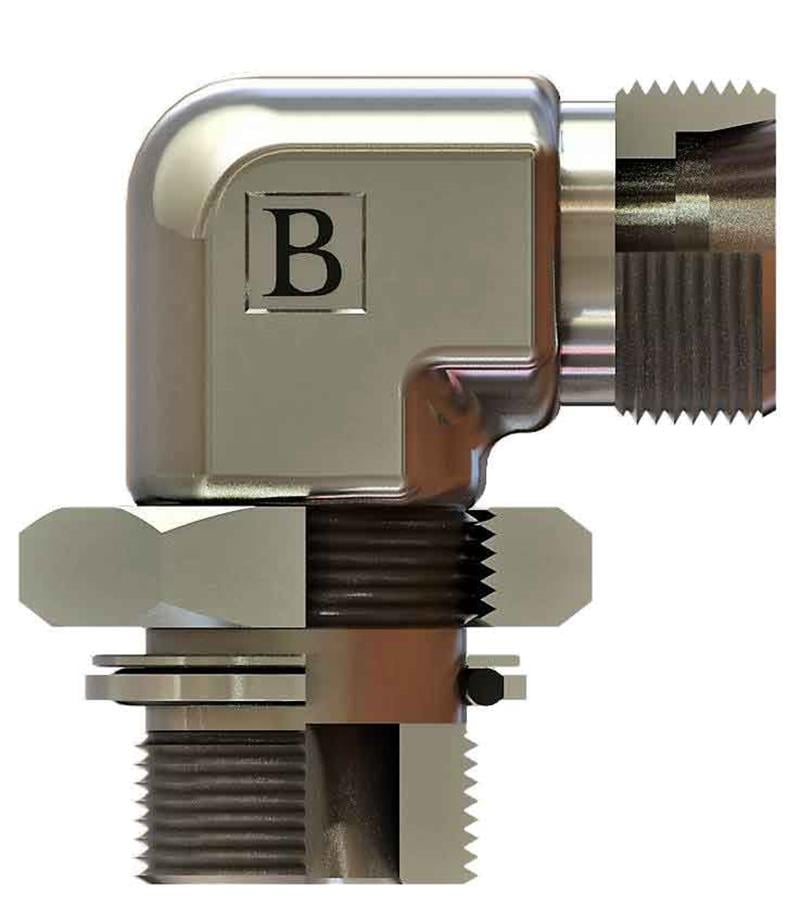

OLC SB-2625-RMKD-S: 3/4" BSP - M36x2 ölçülerinde BSP - metrik kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
BSP - metrik kontralı dirsek nerede kullanılır?
SB-2625-RMKD-S, 3/4" BSP ve M36x2 bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
SB-2625-RMKD-S yönü nasıl ayarlanır?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
M36x2 ne anlama gelir?
M36x2: M harfi metrik dişi, 36 nominal çapı (mm), 2 diş adımını (mm) belirtir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
SB-2625-RMKD-S kodundaki "S" ne demek?
Bu ürün S (ağır) seridir ve 25 mm dış çaplı boru içindir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 M36X2, B 29,9, C 43,5, ØD1 20, ØD2 25, ØD3 33, A1 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
