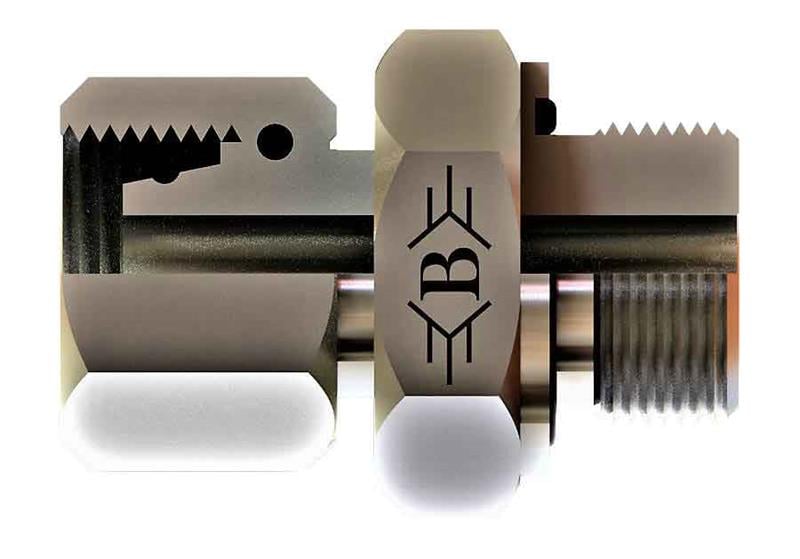

3/4" BSP - M30x2 ölçülerinde SB-2620-RMTR-S kodlu BSP - metrik ters rakor (perflexli), OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
BSP - metrik ters rakor (perflexli) nerede kullanılır?
SB-2620-RMTR-S, 3/4" BSP ve M30x2 uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.
Sık sorulan sorular
SB-2620-RMTR-S hangi bağlantılara uyar?
Bu ürünün bir ucu 3/4" BSP, diğer ucu M30x2 bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır. Metrik tarafta 20 mm dış çaplı boru (S (ağır) seri) kullanılır.
M30x2 ne anlama gelir?
M30x2 ifadesindeki 30 dişin mm cinsinden dış çapını, 2 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
Bu ürünün M30x2 ucu metrik 24° sistemine göre sızdırmazlık sağlar. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur. Perflexli tiplerde blok ucun altında hazır bir sızdırmazlık elemanı bulunur; ayrıca conta takmak gerekmez.
SB-2620-RMTR-S teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 M30X2, BORU ÇAPI ØD1 20, B 43, C 15, ØD2 14, A1 32, A2 36. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
