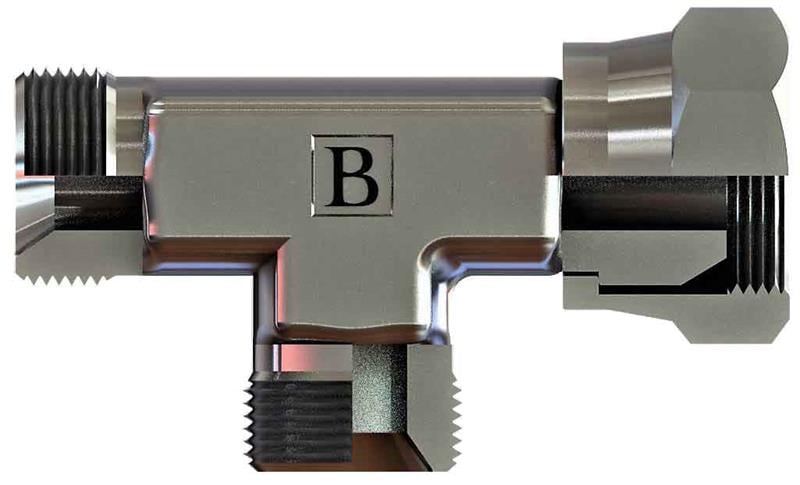

R3/4-14 Bsp Yan Bacak T Rakor (SB-2626-RYT)

OLC SB-2626-RYT: 3/4" BSP ölçüsünde BSP yan bacak T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2626-RYT ne işe yarar?

SB-2626-RYT, 3/4" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2626-RYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" BSP ne anlama gelir?

3/4" BSP dişte inç başına 14 diş vardır; tabloda bu ölçü R3/4-14 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2626-RYT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 R3/4-14, B 31,5, C 31,5, ØD 15, A1 24, A2 32. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
