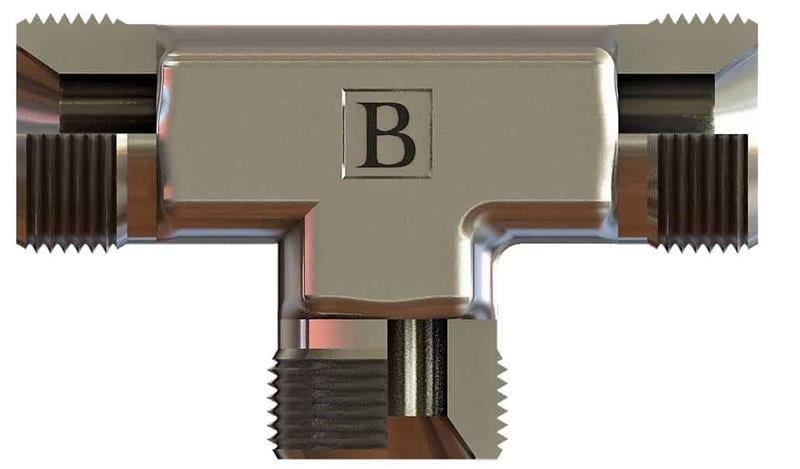

R3/4-14 Bsp Erkek T Rakor (SB-2626-RTE)

OLC SB-2626-RTE: 3/4" BSP ölçüsünde BSP erkek T rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

BSP erkek T rakor nerede kullanılır?

SB-2626-RTE, 3/4" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2626-RTE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2626-RTE ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, B 31,5, ØD 15, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
