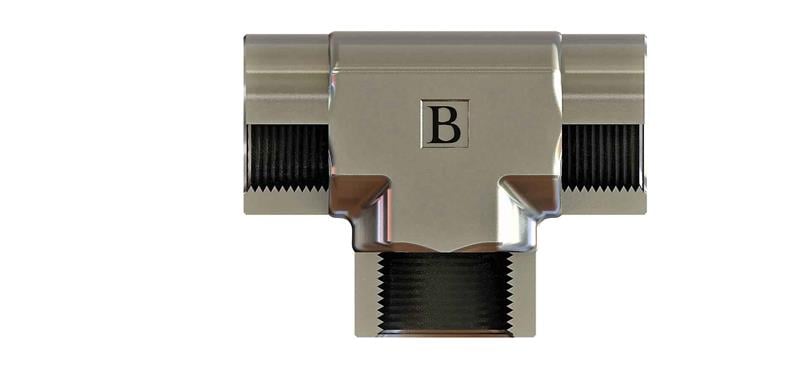

R3/4-14 Bsp Dişi T (SB-2626-DT)

OLC SB-2626-DT: 3/4" BSP ölçüsünde BSP dişi T. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP dişi T nerede kullanılır?

SB-2626-DT, 3/4" BSP bağlantılı bir hattı üç yöne ayıran T rakordur. Manometre, basınç şalteri veya ikinci bir hat bağlamak için ara nokta oluşturur. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2626-DT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/4" boyutunda inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, C 40, ØD 20, AA 33. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
