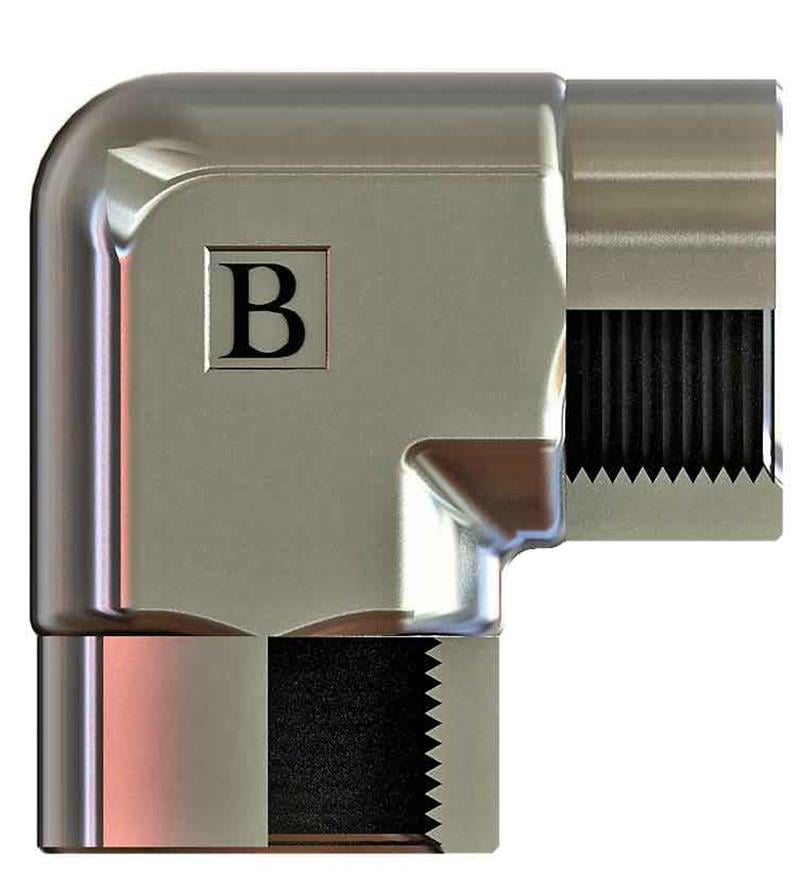

R3/4-14 Bsp Dişi Dirsek (SB-2626-DD)

OLC SB-2626-DD: 3/4" BSP ölçüsünde BSP dişi dirsek. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP dişi dirsek ne için kullanılır?

SB-2626-DD, 3/4" BSP bağlantılı hattı 90° döndüren bir dirsek rakordur. Pompa, valf ve silindir portlarında hat yönünü değiştirmek için kullanılır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" BSP dişi nasıl tanınır?

3/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/4" boyutunda inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2626-DD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, B 40, C 40, ØD 20, AA 33. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
