R3/4-14 7/8-14 Bsp-unf Ters Nipel (SB-2622-RWTN)

3/4" BSP - 7/8-14 UNF ölçülerinde SB-2622-RWTN kodlu BSP - UNF ters nipel, OLC hidrolik rakor serisindendir.

BSP - UNF ters nipel ne için kullanılır?

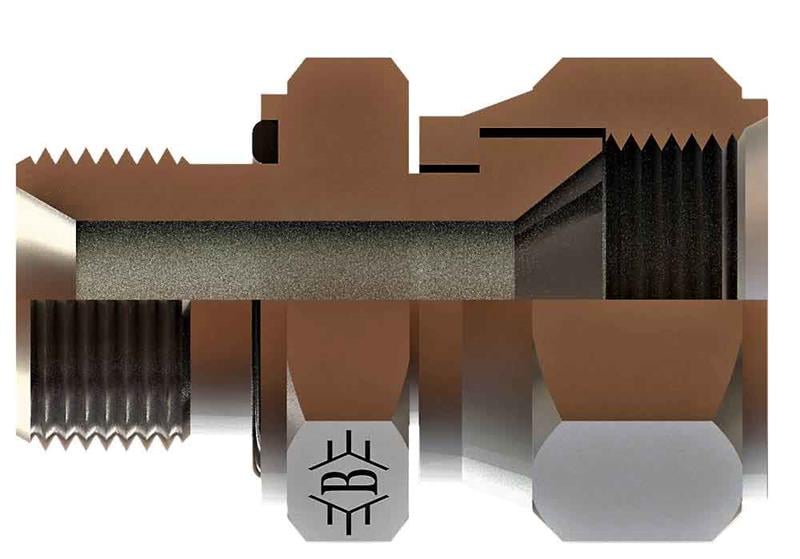

SB-2622-RWTN, 3/4" BSP ve 7/8-14 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-2622-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 7/8-14 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

7/8-14 UNF ne anlama gelir?

7/8-14 UNF, inç ölçülü ince adımlı Amerikan dişidir; 7/8" çapta inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

7/8-14 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-2622-RWTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 7/8-14, B 39,5, C 16, ØD 12, A1 32, A2 27. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
