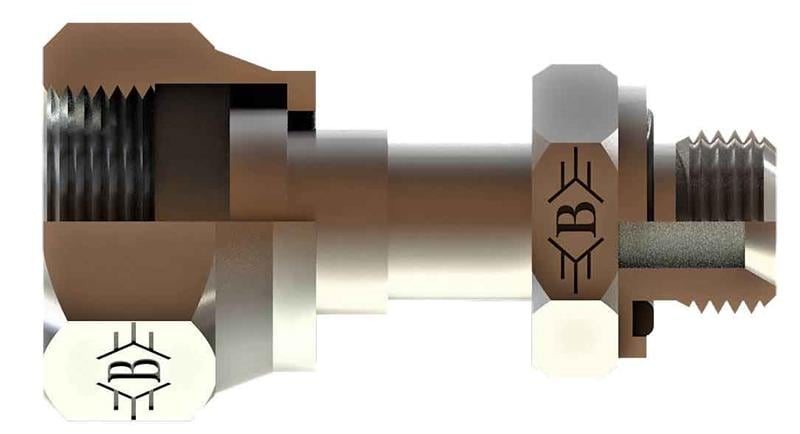

R3/4-14 1''7/16-12 Bsp-orfs Ters Nipel (SB-2637-ROTN)

3/4" BSP - 1 7/16-12 ORFS ölçülerinde SB-2637-ROTN kodlu BSP - ORFS ters nipel, OLC hidrolik rakor serisindendir.

BSP - ORFS ters nipel ne için kullanılır?

SB-2637-ROTN, 3/4" BSP ve 1 7/16-12 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Somunlu tarafı sayesinde gövde sabitken somun çevrilerek karşı parçaya bağlanır; bu yüzden hat burulmadan monte edilir. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-2637-ROTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

1 7/16-12 ORFS ifadesinde 1 7/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2637-ROTN ürününün 1 7/16-12 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, SOMUN ÖLÇÜSÜ T2 1"7/16-12, B 54, C 15, ØD 15, A1 36, A2 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
