R3/4-14 1''7/16-12 Bsp-orfs Nipel (SB-2637-RON)

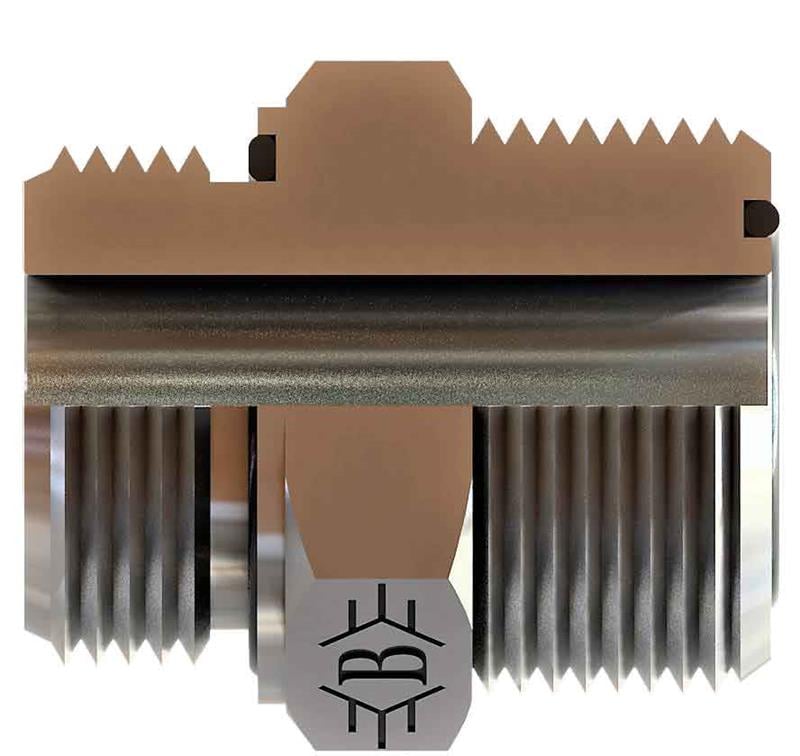

OLC SB-2637-RON: 3/4" BSP - 1 7/16-12 ORFS ölçülerinde BSP - ORFS nipel. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-2637-RON ne işe yarar?

SB-2637-RON, 3/4" BSP ile 1 7/16-12 ORFS bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Farklı diş standartlarındaki parçaları birbirine uyumlu hale getirir. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-2637-RON hangi bağlantılara uyar?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

1 7/16-12 ORFS ifadesinde 1 7/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2637-RON ürününün 1 7/16-12 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-2637-RON ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 1"7/16-12, B 48, C 15, ØD 15, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
