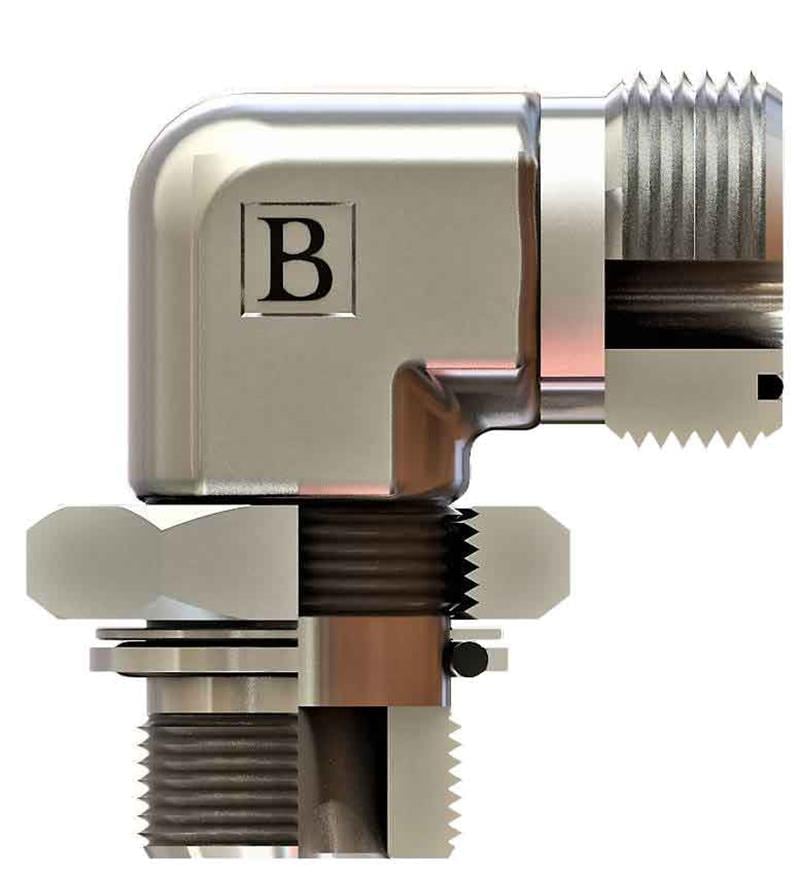

SB-2637-ROKD, 3/4" BSP - 1 7/16-12 ORFS ölçülerinde OLC BSP - ORFS kontralı dirsek ürünüdür.
BSP - ORFS kontralı dirsek ne için kullanılır?
SB-2637-ROKD, 3/4" BSP ve 1 7/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.
Sık sorulan sorular
Kontralı dirsek nasıl monte edilir?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.
SB-2637-ROKD için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 7/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
Bu bağlantı nasıl sızdırmazlık sağlar?
1 7/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.
SB-2637-ROKD teknik ölçüleri
Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 1"7/16-12, B 42, C 36, ØD1 19, ØD2 33, A1 36, A2 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü (3/4" BSP) ve bağlantı standardını montajdan önce kontrol edin.
- Söküp takmalarda ORFS O-ringini yenileyin.
- Kontra somunu sıkarken gövdeyi anahtarla tutun.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
