R3/4-14 1''3/16-12 Bsp-orfs Ters Nipel (SB-2630-ROTN)

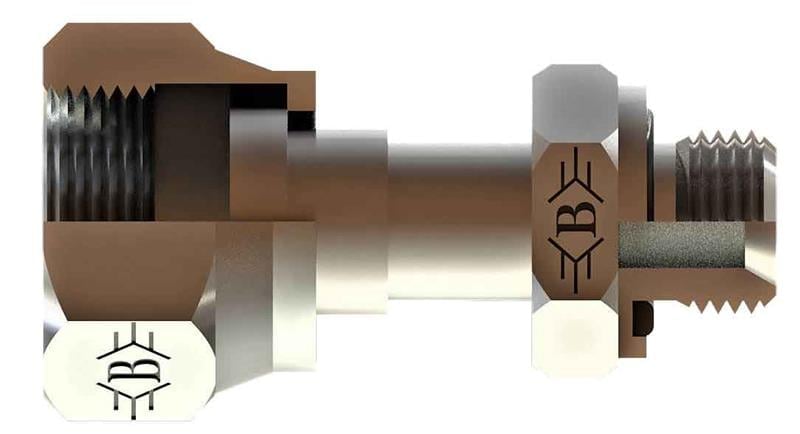

OLC SB-2630-ROTN: 3/4" BSP - 1 3/16-12 ORFS ölçülerinde BSP - ORFS ters nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP - ORFS ters nipel nerede kullanılır?

SB-2630-ROTN, 3/4" BSP ve 1 3/16-12 ORFS uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Hidrolik ünite ve makine tesisatında yön ve bağlantı tipi değiştirmek için kullanılır.

Sık sorulan sorular

SB-2630-ROTN için karşı parça nasıl seçilir?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 3/16-12 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" BSP ne anlama gelir?

3/4" BSP dişte inç başına 14 diş vardır; tabloda bu ölçü R3/4-14 şeklinde yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2630-ROTN ürününün 1 3/16-12 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, SOMUN ÖLÇÜSÜ T2 1"3/16-12, B 52, C 15, ØD 15, A1 32, A2 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
