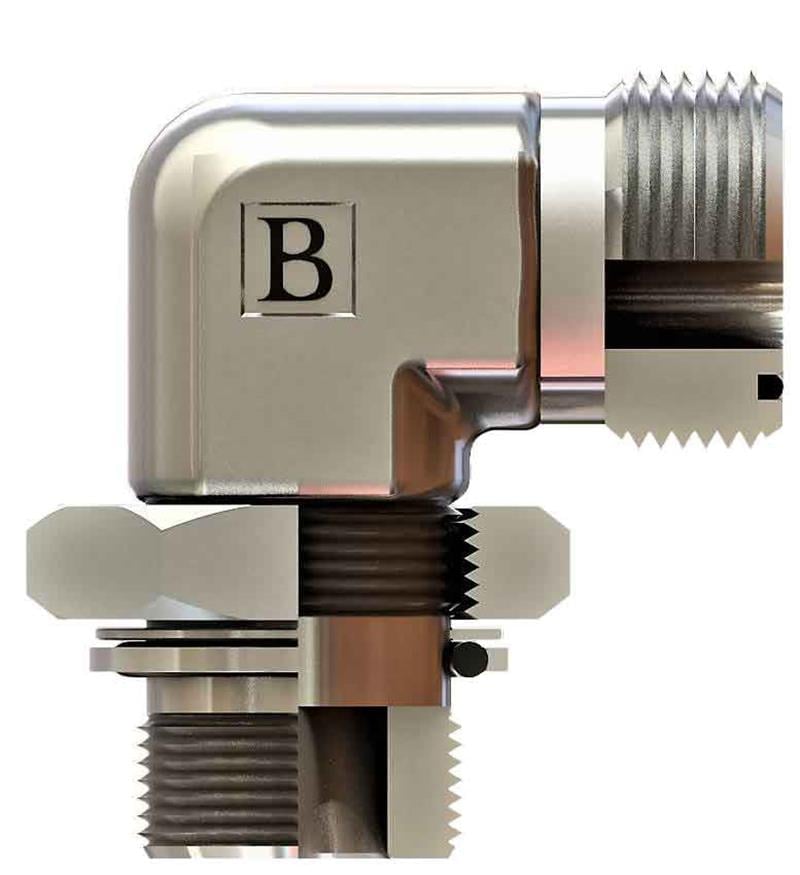

3/4" BSP - 1 3/16-12 ORFS ölçülerinde SB-2630-ROKD kodlu BSP - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.
BSP - ORFS kontralı dirsek nerede kullanılır?
SB-2630-ROKD, 3/4" BSP ve 1 3/16-12 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.
Sık sorulan sorular
Kontralı dirsek nasıl monte edilir?
Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.
SB-2630-ROKD için karşı parça nasıl seçilir?
Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 3/16-12 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.
1 3/16-12 ORFS dişi nasıl tanınır?
1 3/16-12 ORFS ifadesinde 1 3/16" nominal diş çapını, 12 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.
Tablodaki harfler neyi gösterir?
Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 1"3/16-12, B 38, C 36, ØD1 15, ØD2 33, A1 30, A2 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
- Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
