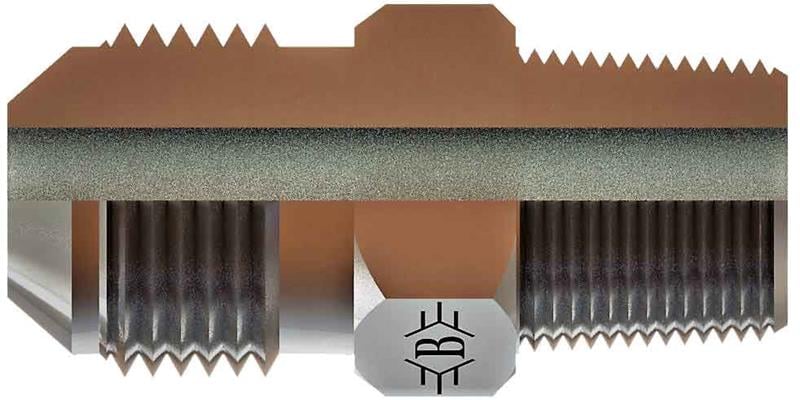

R3/4-14 1''1/16-12 Npt-unf 37 Nipel (SB-2627-NWN)

OLC SB-2627-NWN: 3/4" NPT - 1 1/16-12 UNF ölçülerinde NPT - UNF 37° nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

NPT - UNF 37° nipel ne için kullanılır?

SB-2627-NWN, 3/4" NPT ile 1 1/16-12 UNF bağlantılarını birbirine bağlayan bir geçiş (adaptör) parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Bakım ve onarımda, mevcut porta farklı tipte bir hortum veya boru bağlamak için tercih edilir.

Sık sorulan sorular

SB-2627-NWN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/4" NPT, diğer ucu 1 1/16-12 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" NPT dişi nasıl tanınır?

3/4" NPT, Amerikan konik boru dişidir; diş boyunca çap daraldığı için sıkıldıkça dişler birbirine kenetlenir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2627-NWN sızdırmazlığı nasıl sağlanır?

Bu ürünün 3/4" NPT ucu NPT konik diş sistemine göre sızdırmazlık sağlar. NPT bağlantıda diş konik olduğundan sıkıldıkça kenetlenir; sızdırmazlığı tamamlamak için diş sızdırmazlık maddesi kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-2627-NWN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 3/4-14 NPT, Diş Ölçüsü T2 1"1/16-12, B 53, ØD 15, AA 27. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/4" NPT) ve bağlantı standardını montajdan önce kontrol edin.
• NPT dişlere uygun sızdırmazlık maddesi uygulayın, bandın hattın içine taşmamasına dikkat edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
