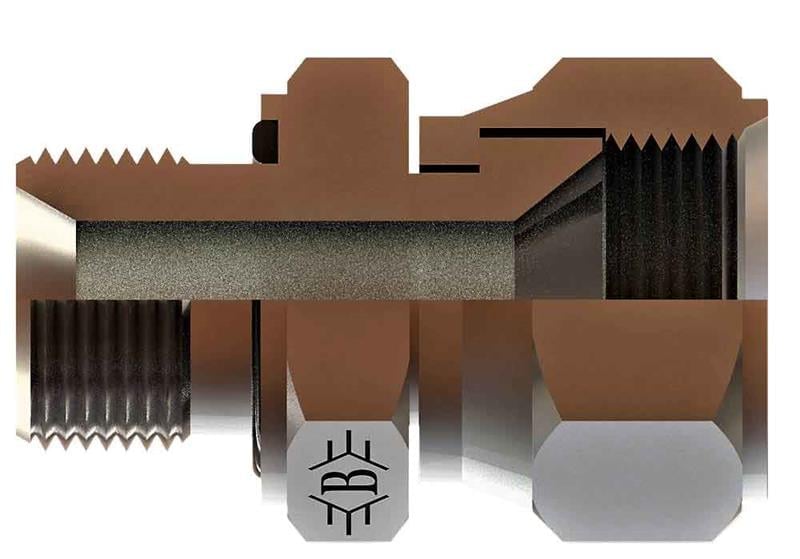

R3/4-14 1''1/16-12 Bsp-unf Ters Nipel (SB-2627-RWTN)

SB-2627-RWTN, 3/4" BSP - 1 1/16-12 UNF ölçülerinde OLC BSP - UNF ters nipel ürünüdür.

BSP - UNF ters nipel ne için kullanılır?

SB-2627-RWTN, 3/4" BSP ve 1 1/16-12 UNF uçlu bir ucu döner somunlu (ters) geçiş parçasıdır. Porttan çıkan erkek ucu, somunlu bir bağlantıya çevirmek veya iki erkek ucu birleştirmek için kullanılır. Bakımda hortum veya boru bağlantısını sökmeden ayarlamaya imkân verir.

Sık sorulan sorular

SB-2627-RWTN hangi bağlantılara uyar?

Bu ürünün bir ucu 3/4" BSP, diğer ucu 1 1/16-12 UNF bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/4" BSP ne anlama gelir?

3/4" BSP dişte inç başına 14 diş vardır; tabloda bu ölçü R3/4-14 şeklinde yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-2627-RWTN sızdırmazlığı nasıl sağlanır?

1 1/16-12 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-2627-RWTN ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 R3/4-14, Diş Ölçüsü T2 1"1/16-12, B 42,5, C 16, ØD 15, A1 32, A2 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
